PLC训练装置,PLC可编程器基础训练平台

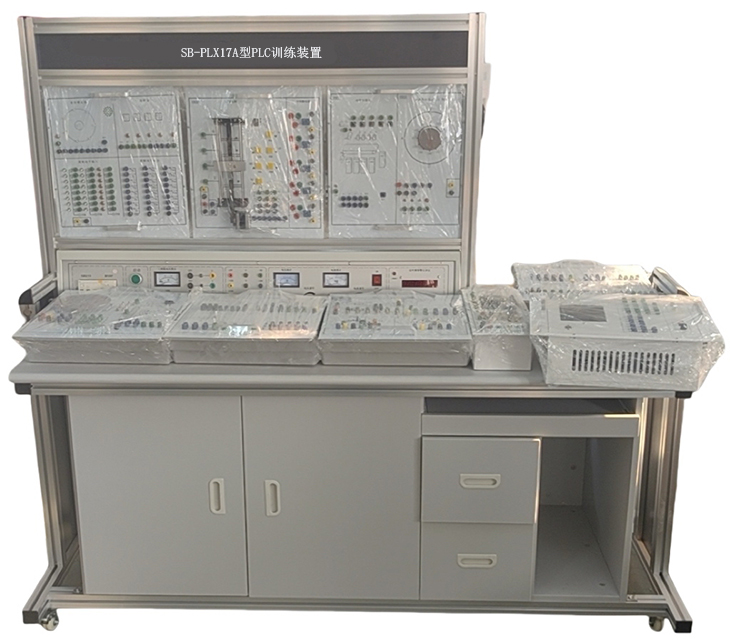

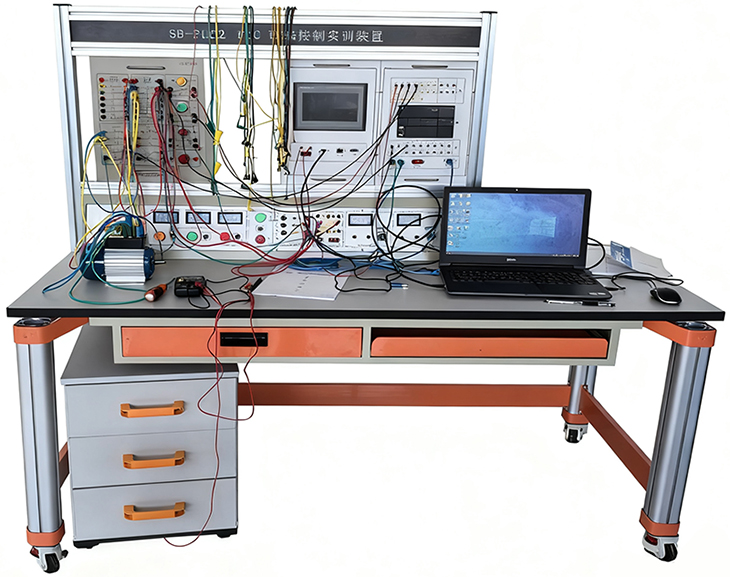

SB-PLX17A型PLC训练装置

一、产品描述

PLC训练装置、PLC可编程器基础训练平台PLC训练装置可完成模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制、完成学生认知、设计、安装、调试、检修等多种技能。

1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。

2、适合综合技能训练，适合高级工技能培训考核。

3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。

4、只需三相五线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。

5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。

二、技术说明

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、三相四线380V输出，由三只电压表指示输出电压
4、～220V通过安全插座输出
5、+24V/2A直流稳压电源输出
6、+5V/1A直流稳压电源输出
7、±12V/1A直流稳压电源输出
8、直流电压：0～10V可调输出；直流电流：0～20mA可调输出
9、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
10、装置容量：＜1KVA
11、重量：＜110Kg
12、外形尺寸：1600mm×680mm×1550mm

（1）交流电源控制功能板:三相五线380V±5％ 50Hz交流电源供电，由三只电网电压表监控电网电压，并有三只指示灯指示，带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，额定功率：<0.8KW，环境温度：－10℃ ～40 ℃，相对湿度：<85%。

（2）直流电源、给定单元、定时器兼报警记录仪。

1）提供0-30v直流恒流恒压稳压电源各一路，三位半数显电流电压；

2）提供给定可提供“连续”可调的0-10v 4-20ma模拟量。

（3）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、PLC训练实训装置基本要求：

①PLC主机需要可编程控制器，功能上满足目前职业学校及技工学校的PLC教学要求。

②按要求采用模块化设计，包括按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器及PLC主机模块、变频器主机模块等。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。能方便扩展模块，为以后实验系统的升级提供保障。

③按要求采用实物产品，提高了实验的真实程度，确保了实验的实用性。

④按要求使用实物继电器，并能在实验板上联接继电器的启动、运行、制动控制电路，让学生理解并掌握继电器在控制电路中的使用方法。

⑤按要求实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中做到实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

⑥按要求在设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以便实验系统的升级，可真正实现按学校要求特殊定制实训项目。

四、PLC模拟控制实验模块

1）交通信号灯控制PLC自动控制

2）水塔水位自动控制PLC自动控制

3）自控成型机PLC自动控制

4）自控轧钢机PLC自动控制

5）多种液体自动混合PLC自动控制

6）自动送料装车系统PLC自动控制

7）邮件分拣机PLC自动控制

8）电梯控制PLC自动控制

9）机械手控制PLC自动控制

10）五相步进电机模拟控制PLC自动控制

11）电镀车间生产系统PLC自动控制

12）加工中心刀具库选择控制PLC自动控制

13）LED数码管实验

14）天塔之光PLC自动控制

五、实验内容：

（1）基本指令的编程练习；

（2）LED数码显示控制；

（3）天塔之光；

（4）装配流水线控制的模拟；

（5）运料小车控制模拟;

（6）四路抢答器的模拟；

（7）四节传送带的模拟；

（8）自动配料系统的模拟；

（9）电镀生产线模拟控制；

（10）机械手动作的模拟；

（11）十字路口交通灯控制；

（12）液体混合装置控制；

（13）水塔水位控制模拟；

（14）邮件分拣系统模拟；

（15）全自动洗衣机控制；

（16）自动售货机的模拟；

（17）步进电机运动控制；

（18）增加基础实验内容

六、配置清单

序号	设备名称	规格型号	单位	数量
1	实验屏	全钢结构	台	1
2	PLC主机	西门子 S7SMART SR40	台	1
3	实验桌	全钢结构，台面采用后成型防火板一次成型	张	1
4	实验凳	ABS凳面、不锈钢结构、气压升降	张	4
5	编程线	西门子专用编程线	套	1
6	三相电源供给	高可靠安全手枪插座	组	1
7	直流稳压电源	可调0~30V 0-2a直流恒流恒压电源	组	1
8	模拟量电源	可提供“连续”可调的0-10v 4-20ma	组	1
9	保护电路	短路漏电保护器	个	1
10	实验连接线	一次成型弹性手枪插线	套	1
11	实验程序（光盘）	（西门子编程软件/西门子PLC实验程序	套	6
12	实验指导书		套	6
13	实验模块	PLC控制模拟实验模块一	块	1
		PLC控制模拟实验模块二	块	1
		PLC控制模拟实验模块三	块	1
		PLC控制模拟实验模块四	块	1
		继电接触控制实验模块	块	1

七、PLC仿真软件

前言

近年来，伴随着我国职业教育的大力发展，越来越多的学子有机会进入高等院校进行深造。然而伴随着学生人数的增多，学校的许多教学资源面临严峻的考验，特别是在师资以及实验设备上表现得尤为突出。这明显违背了职业教育强调"做与学一体化"培养技能型人才的目标。与此同时，实验设备因实验频率的提高必然导致损耗的加剧，增加了教学成本，这也是各学校面临的主要困难。为弥补PLC课程教学设备的不足，设计了一种基于不同品牌PLC的虚拟化仿真系统，该系统不仅可以直观、动态地模拟PLC在各种场景下的运行状态，还可通过该系统直观地显示PLC以及其他传感器的动作状态。虚拟化系统的引入有效地解决了原先仅使用PLC仿真而造成的教学枯燥无味、程序抽象难懂的问题，实现了PLC运行过程所见即所得的动态演示效果，进而达到较好的教学训练效果。

一、仿真功能

PLC仿真实训能和西门子、三菱、信捷、台达等PLC实物进行通信，用户使用网线、串口通信线将电脑和PLC连接到一起。也可以与虚拟PLC进行通信，用户这样就能让学生在实验室实物PLC数量不足的情况下每人都能用电脑进行PLC编程仿真。一体化数字孪生系统采集到PLC的I/O输入输出，可以通过钮子开关、轻触开关、拨码开关来改变PLC输入的值，然后根据PLC输出的值来控制相对应的LED灯亮灭、数码管显示、电机旋转。

二、模块功能

PLC仿真实训包含了：抢答器、音乐喷泉、装配流水线、交通灯等20多种典型常用工程应用模块。用户可以用鼠标旋转、缩放、移动各个模块从不同角度更方便地查看模型。界面中还有详细的I/O分配表、I/O状态监控，能让用户每时每刻监控PLC输入输出状态。

打开PLC综合仿真系统后系统会进入主界面，在主界面中用户可以点击开始仿真按钮进入模块选择界面。

PLC仿真实训在模块选择界面中共计有20多种模块选项，用户可以选择所需要的模块，用户可以点击下拉菜单查看更多模块。选择好模块后用户可以点击左侧的大图标按钮进入该模块的模拟仿真。PLC仿真实训提供有：抢答器、音乐喷泉、装配流水线等20多种模块。

进入模块仿真后用户可以看到该模块的三维模型，用户可以用鼠标对该模型进行缩放、平移、旋转操作，每个模块上面都配有开关、LED灯等元器件，用户可以点击钮子开关、轻触开关、拨码开关来切换开关状态。用户可以点击实物PLC、虚拟PLC按钮进入对应的仿真，用户可以点击显示状态监控按钮监控当前IO状态，点击打开IO分配图显示IO分配状态。

用户用鼠标点击开关时PLC程序里面对应的I0.0状态也会随之发生改变，当PLC程序中Q0.0状态发生改变时该仿真软件对应的LED灯显示状态也随之发生改变。用户就可以直观、动态地观察PLC在各种场景下的运行状态。
