2024年2月21日机电一体化实训工作站,机电一体化实训设备

SB-815A-I机电一体化实训工作站

一、机电一体化实训设备概述

机电一体化实训工作站包含实训平台、控制挂板、应用模块、电脑桌、圆凳三部分组成，实训平台采用优质铝型材做骨架，铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，正面设计储物柜与抽屉。

主体工作台分为实训电源区、控制对象实训区、控制挂板实训区、工具耗材存放区三个区域，控制对象实训区可以放置任意机电类的模块化应用模块作为控制对象设备，控制挂板区可以放置模块化的PLC控制挂板，用户根据专业课程和实训需求配置外围设备，满足用户学校不同层次，不同专业的教学及培训要求。

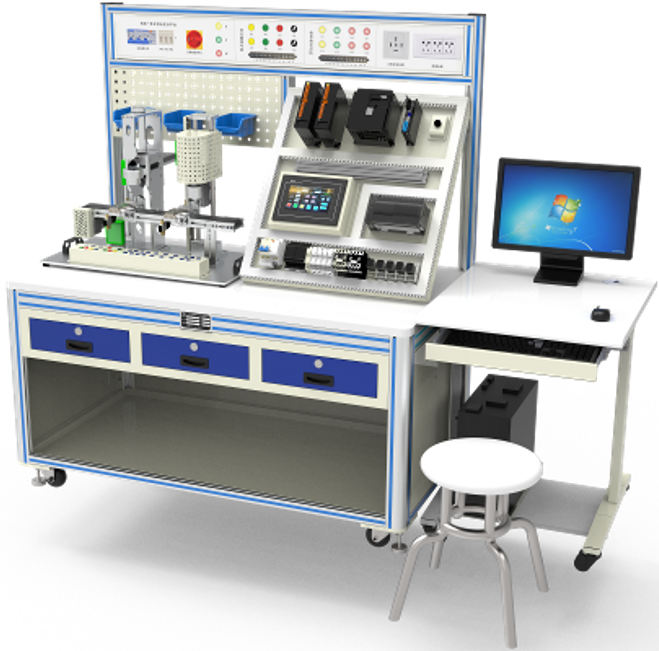

(效果图)

二、机电一体化实训设备功能与结构

"模块化"的设计理念，标准化电路接口、气路接口和机械接口。单元模块组合可形成多种功能，每个单元由实训桌、执行机构、电气挂板、操作面板等构成。设备在配置主体实训单元外，还配电脑桌、学生凳教学工作站辅助设备等。设备选配模块及功能如下：

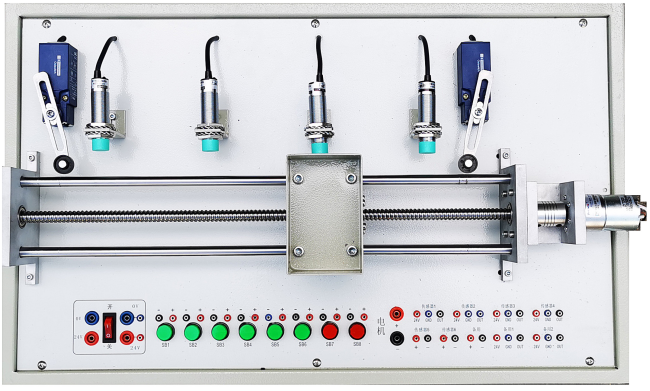

1.3 SBXC-03自动往返小车模型

参考图

主要由运动小车（直流电机驱动）、同步带轮传动机构、直流电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离测量、传动控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，能实现小车的精确定位。该系统外观精美，体积紧凑，重量轻。

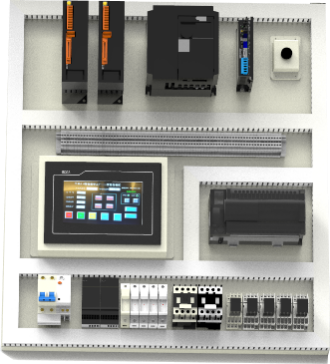

1.4、SB-815A-K01控制挂板

采用万能网孔工艺设计，板材采用2.0mm厚优质钢板折弯后焊接而成，表面静电喷塑处理。挂板安装有低压电器等，所有器件端口引至接线端子，可与应用模块配合，完成接线、编程、调试等实训。

(仅供参考)

三、SB-815A工作台

1.型材主桌体

型材主桌体采用优质铝型材做骨架，由6630R铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。采用25mm厚高密度纤维板外贴防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。桌体下部两侧设有储物空间和3抽屉。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

2.网孔板

网孔板采用1.5mm优质不锈钢板折弯成型，两侧安装有拉手。网孔采用椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板倾斜角度符合人体力学。

3. 电源控制屏

采用优质钢板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。操作面板文字符号采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。面板部件包括总电源通断开关、电源指示灯、电源安全插座输出、控制变压器安全插座交流电输出、直流电源插座输出。

4、电脑桌

电脑桌采用优质Q235冷轧钢板折弯焊接加中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分，桌腿安装4个万向轮，方便实训活动时因编程线不够长度而需要移动电脑桌。

5、产品配件包

配件包是由设备安装、调试、实训所需要的配件、配线、耗材等组成，包括PLC编程线、通讯线、空气压缩机、排插座、物料、安装耗材等。

三、机电一体化实训设备特点

1、知识技能全面性

设备涉及PLC应用技术、触摸屏应用技术、通信应用技术、交流伺服应用技术、交流变频应用技术、电力电子应用技术、传感器应用技术、气动控制技术、机械装调技术等机电一体化知识性能。

2、竞赛功能与实训教学功能相结合

设备组合灵活，模块扩展方便，增加减少各功能模块，不影响其它模块的安装与接线。可以进行更加灵活的题目输出。设备有多个工作单元，每个单元侧重于不同的知识与技能，方便教学展开，同时高度模块化的设计，又让设备的维修与维护变得相当简单更方便于教学实训。

3、组合灵活性

可灵活搭配，模块化的设计，可以模块装调，位置灵活调整，总装连接迅速方便；单元中自由组合模块连接进行实训

序号	物料名称	规格型号	单位	数量
1	SBXC-03自动往返小车模型
2	丝杆		套	1
3	直流电机		件	1
4	移动滑块		套	1
5	电感传感器		件	2
6	电容传感器		件	1
7	SB-815A-K01控制挂板配
8	触摸屏	KTP 700BASIC PN	套	1
9	交换机	8口	个	1
10	开关电源	DC24V	个	1
11	漏电开关	2P+N	个	1
12	PLC系统	西门子S7-1200	个	1
13	SB-815A 工作台
14	电源控制屏	SB-815A-01	套	1
15	型材主桌体	SB-815A-02	套	1
16	辅助设备资源
17	培训资源包	SB-815A.ZL	套	1
18	电脑桌	SB-815Q-21	张	1
19	凳子	座直径:32CM宽度:40CM座高:45CM 白色	张	1
20	SB-815A产品配件包
21	网络跳线	8P 3M 蓝色	条	1
22	USB数据线	A型公插头转B型公插头 3M 蓝色	条	1
23	工业级电源插座	3位10A 线长2米	个	1

序号	设备名称	详细参数
1	SBXC-03自动往返小车模型	主要由运动小车（直流电机驱动）、同步带轮传动机构、直流电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离测量、传动控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，能实现小车的精确定位。该系统外观精美，体积紧凑，重量轻。
2	控制挂板	SB-815A-K01控制挂板 1. 功能：电气控制挂板安装于模型桌体上，采用可拆卸式斜面放置，挂板上下两端安装有铝制拉手，方便挂板装卸。 2. 挂板结构：挂板尺寸约L450mmW600mmH26mm，采用1.5mm冷轧钢板折弯成型，表面静电喷塑处理。 3. 小型中间继电器：RXM4LB2BD DC24V 4. 交流接触器：LC1-D12M7C AC220V 5. 小型断路器：IC65N 2P C10A 6. 熔断器座：RT28N-32 7. 开关电源：+24V/6.5A 8. 导轨插座：EA9X310 3孔10A 9. 可编程控制器：西门子S7-1200 10. 变频器：G120C 11. 步进驱动器：YKE2305M 步进电机：YK42HB47-02A 12.伺服系统:西门子V90 ，伺服电机：0.1KW 13.保护功能：具有过流、过压、欠压等保护
3	工作台	工作台 SB-815A-00 1.型材主桌体型材主桌体采用优质铝型材做骨架，由6630R铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。采用25mm厚高密度纤维板外贴防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。桌体下部两侧设有储物空间和3抽屉。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。 2.网孔板网孔板采用1.5mm优质不锈钢板折弯成型，两侧安装有拉手。网孔采用椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板倾斜角度符合人体力学。 3. 电源控制屏采用优质钢板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。操作面板文字符号采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。面板部件包括总电源通断开关、电源指示灯、电源安全插座输出、控制变压器安全插座交流电输出、直流电源插座输出。
4	电脑桌	SB-815Q-21电脑桌 1. 功能：单工位设计，用于放置编程电脑，方便学员实训使用。 2. 尺寸：L600mm×W700mm×H780mm 3. 桌身：桌身采用Q235冷轧钢板折弯焊接而成，桌体底采用带刹车万向轮，移动和固定两相宜，方便调整设备的摆放位置。 4. 台面：采用25mm厚高密度中纤板外贴防火板,PVC截面封边，桌边鸭嘴型设计，台面具有耐磨、耐热、耐污及易清洁等特点。
5	产品配件	螺丝刀十字PH2100 mm 史丹利把1 螺丝刀PH075强力型十字史丹利把1 不锈钢剪刀NS-3张小泉把1 9件加长球头内六角套 1 学生凳张 1
6	培训资料包	1. 设备使用说明书 1)系统介绍 2)使用说明 3)安全事项 4)设备维护 5)设备安装 6)应用软件的介绍 2. 器件手册（电子版） 1)《MD200变频器使用手册》 2)《IS620伺服用户手册》 3)《可编程控制器编程手册》 4)《两相数字式驱动器技术手册》 5)《智能型数字光纤传感器使用手册》
7	可开展实训项目	低压电气控制设备安装与维护 1. 接触器点动正转控制电路安装与调试 2. 接触器自锁正转控制线路安装与调试 3. 具有过载保护的接触器正转控制线路安装与调试 4. 自动循环控制线路安装与调试 5. 接触器联锁的自动往返控制电路安装与调试 6. 顺序启动逆序停止控制电路安装与调试 7. 按钮、接触器控制Y-△降压启动电路安装与调试 8. 带有点动的自动往返控制电路安装与调试 9. 小车自动往返、延时停止控制电路安装与调试自动化设备安装与调试 1. 叉车模块机械安装 2. 叉车模块模块电气连接 3. 叉车模块编程调试 4. 叉车模块人机界面设计与测试 5. 水泵电机降压启动继电器控制系统改造
