网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏） > 教育装备 >PLC实训装置

SBPLX-01B网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）

一、概述

网络型PLC可编程控制器综合实训装置，PLC+变频+电气控制+触摸屏装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

网络型PLC可编程控制器综合实训实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

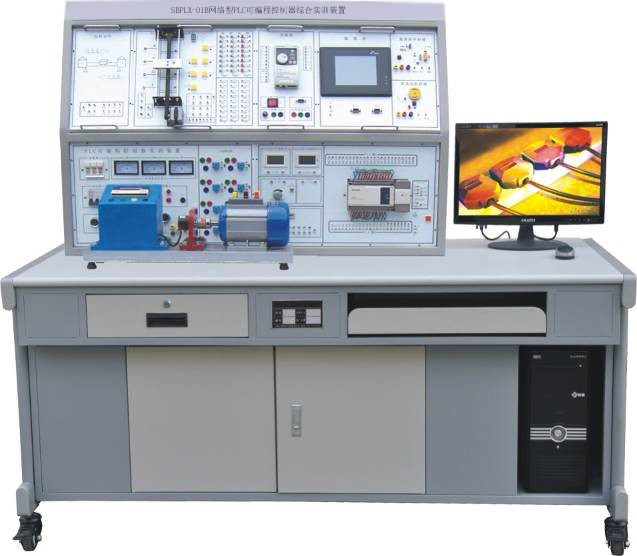

参考图

二、PLC+变频+电气控制+触摸屏实训装置特点

1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子S7-300系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．采用ABB ACS880-01-04A0-3变频器，功能广泛，动态响应高，驱动性能高。

5. 采用工业及7寸触摸屏，兼容性强，画面编辑功能强，图库丰富，满足日常教学需求和工业控制要求。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、PLC+变频+电气控制+触摸屏实训装置的基本配置及功能

PLC+变频+电气控制+触摸屏实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

二、PLC实训模块

1.邮件分拣机模块

2.四层电梯控制模块

3.基础输入/输出实验模块

4.中间继电器实验模块

5.电镀系统

6.自动洗衣机模块

7.七段数码显示模块

8.加工中心刀具库模块

9.步进电动机控制模块

10.自动冲压系统

11.仓库运料小车系统

12.实物步进电机控制模块

13.温度控制模块

14.直流电机控制模块

15.自控成型机模块

16.机械手控制模块

3）PLC可编程控制器操作桌。

4）工控组态软件1套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。

5）PLC可编程控制器西门子s7-300系列 cpu 315-2DP。

（二）频率调速部分：配备ABB ACS880-01-04A0-3系列1.5KW变频器及相关接口附件。

（三）电机导轨及光电编码器1套。

（四）三相异步电动机180W 1台。

（五）计算机：CPU十代i7，内存16G，双硬盘1T+256G，独显，21.5英寸屏幕，键鼠套装。

（六）仿真教学软件：

1）单片机、plc可编程设计与控制虚拟仿真软件：本软件可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态，当部件卡住时可使用复位功能复位。软件具有分步式教学功能，从易到难教学。

2）教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

3）三用表仿真软件：本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。可以通过本软件学习多用表的正确使用方法。

名称	型号	数量	单位
PLC主机	西门子CPU315-2DP+SM321+SM322+SM3334	1	台
通讯电缆	PC/MPI	1	条
PLC实训挂箱	邮件分拣机模块	1	块
	四层电梯控制模块	1	块
	基础输入/输出实验模块	1	块
	中间继电器实验模块	1	块
	电镀系统	1	块
	自动洗衣机模块	1	块
	七段数码显示模块	1	块
	加工中心刀具库模块	1	块
	步进电动机控制模块	1	块
	自动冲压系统	1	块
	仓库运料小车系统	1	块
	实物步进电机控制模块	1	块
	温度控制模块	1	块
	直流电机控制模块	1	块
	自控成型机模块	1	块
	机械手控制模块	1	块
触摸屏	MCGS/7062Ti	1	块
变频器	变频器实验挂箱（ABB ACS880-01-04A0-3）	1	块
网孔板及元件	电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。	1	套
电机导轨	220V/ 180W三相电机含编码器	1	台
电机导轨	380V/180W三相电机	1	台
透明电动机演示模型	透明直流电动机	1	台
	透明三相交流电动机	1	台
	透明三相异步电动机	1	台
计算机	HP Intel COREi9，内存32G，双硬盘1T+1TSSD，8G独显，21.5英寸屏幕，键鼠套装，外置移动2TB SSD。	1	台
软件	仿真教学软件	套
	工控组态软件
	演示板原程序及编程软件
实训桌	实训桌及实验屏	1	套
说明书	PLC实验指导手册	1	册
连接线	红色100CM Φ2	40	条
	黑色100CM Φ2	2	条
	叠插式安全护套线	20	条
