电子产品焊接与工艺实训台,电子产品焊接与工艺实训设备

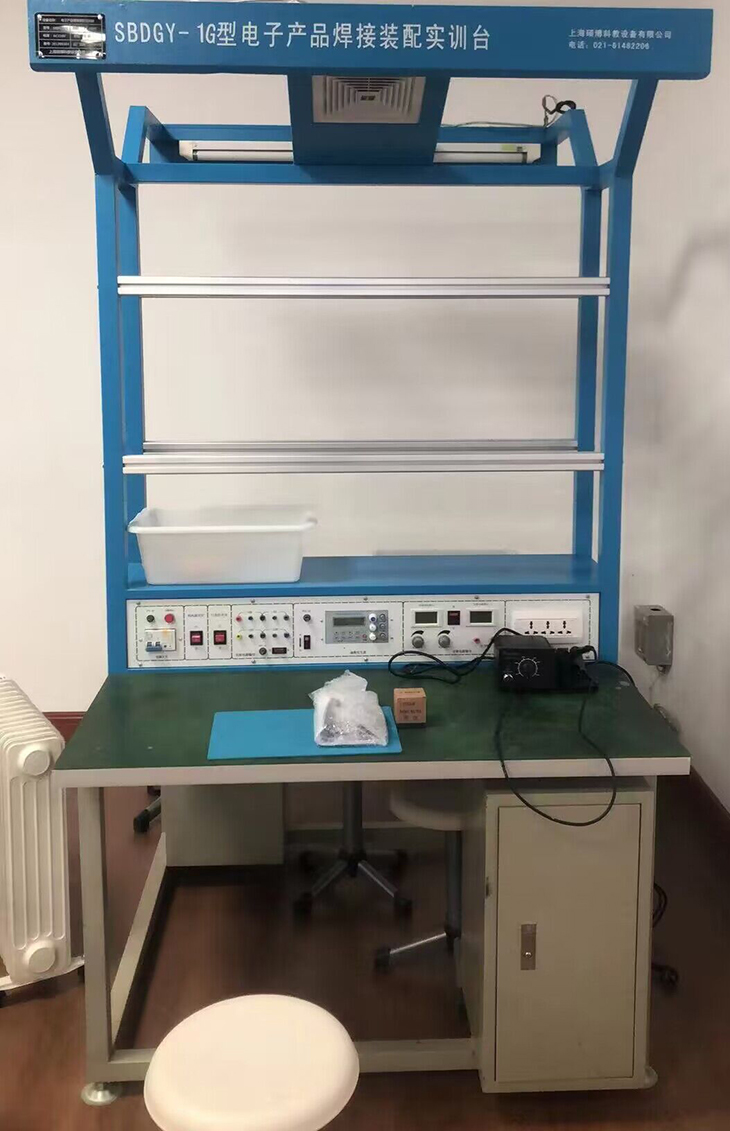

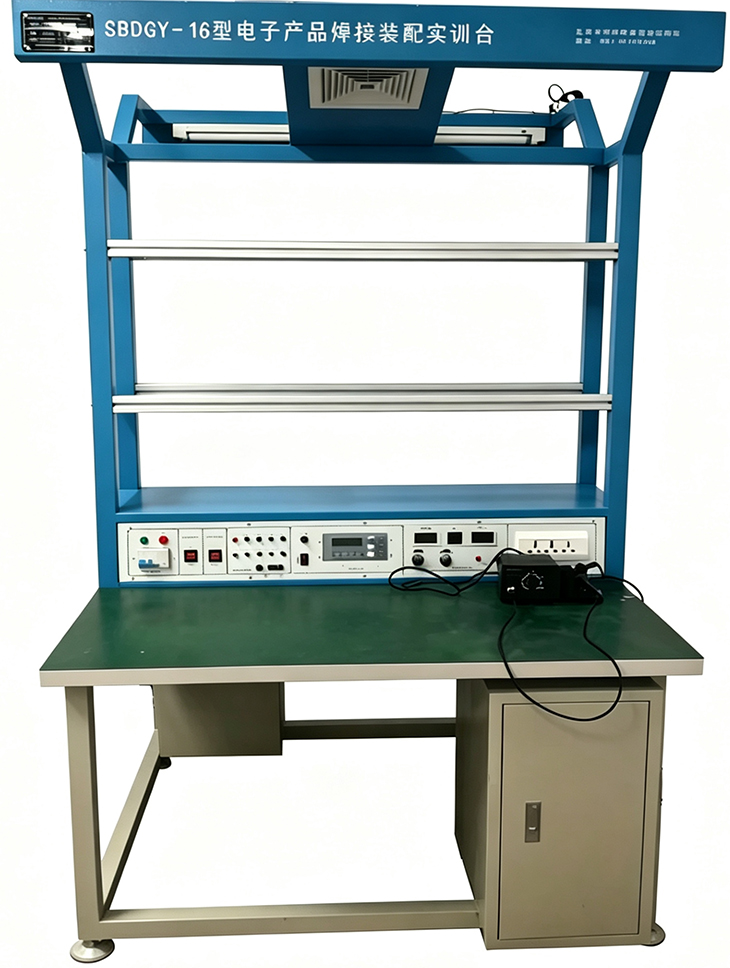

SBDGY-1G型电子产品焊接装配实训台（两面双组型）

电子产品装配实训台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
一、装置特点
1.采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2.提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
3.配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4.可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。

二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：1100mm×1300mm×2000mm（双人座）
三、实训的基本配置及功能
实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。
（一）实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1.正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
2.正反两面各有一块实训功能板，分别提供：
1）.九路AC220V电源插座接口，可为实训挂箱、外配仪器设备提供工作电源；
2）.四路固定直流电源，四路固定直流电源电压分别为±12V、±5V。
3）.一路可调直流电源：0～30V/1.5A连续可调，具有截止型短路软保护和自动恢复功能。
4）.变压器（0V、6V、10V、14V抽头各一路及中心抽头17V两路）。
5）.功率输出函数发生器：
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
（2）大屏幕LCD显示输出频率、波形、减值。
（3）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。
（5）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
（6）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（7）内外测频功能：频率计最高测量范围0.1HZ -100MHz，自动换档。
6）.嵌入式多功能网络虚拟仪器（不需电脑配合使用）（2工位配一台）：
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。
C、参数：
1）、双踪存贮示波器，多种同步方式，存贮深度可编程；通道数：2路带宽：20MHZ分辨率：8位电压范围：-10~+10V存贮深度：64K
2）、双通道频谱分折仪；
3）、数字三用表，可测电阻、电流、电压等；数字IO口通道数：8路IO输入电平：TTL输出电平：TTL电流驱动：20mA/通道
4）、四路智能远程电源控制
5）、数据具有上传与保存功能并能通过服务器显示
3.铝合金框架为双层结构。第一层用于挂放元件盒（备用）或实训挂箱（备用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
4.顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（二）电源柜
1.输入电源：三相四线～380V±10% 50Hz
2.输出电流：20A
3.设有电源插座、电源控制系统，可为20个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。
（三）实训套件（2套/台）

序号	名称	实训目的
1	三端稳压电源	掌握三端稳压模块的接线方法及应用；
2	串联型直流稳压电源	掌握串联型直流稳压器的调试方法；
3	低频信号电压放大器	掌握放大器的工作原理、装配焊接工艺、调试方法；
4	具有负反馈信号放大器电路	掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
5	文氏桥振荡器的焊接与制作	掌握运放741工作特点及文氏振荡器的工作原理；
6	电池电压监视电路	熟悉应用广泛的电压监视器的工作原理及制作方法；
7	电子催眠器	掌握单结管的工作原理及应用；
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	语音报警喇叭	掌握门锁防盗报警器电路的工作原理；
10	逻辑测试器	了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
11	正负脉冲信号	掌握正负脉冲的工作原理及集成的功能特性；
12	智力竞赛抢答器	了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
13	迷你闪光彩灯	熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
14	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理；
15	台灯调光器	了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理；
16	实用CMOS触摸锁钥	了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理；
17	自动充电器	掌握变压器、继电器在电路中的运用，及该电路的工作原理；
18	分立AM收音机	六管超外差便携式，掌握收音机的工作原理及调试方法；
19	数字万用表	三位半显示，可测电压、电流、电阻、晶体管；

（四）实训工具（2套/台）
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、焊锡丝、吸锡器、工具箱。

SBDZ-02电子焊接装配生产线设备

电子焊接装配生产线设备本系统为双面4工位设计，每台配备单独的日光灯照明，每工位独立配备挂图板、器具柜，可拼接成焊接生产流水线。根据维修电工国家职业标准对电子装配技能要求，可完成焊接基本训练、电子产品安装调试、仪表使用等实训。通过实训，可使学生掌握焊接基本技能、常用电子装配工具仪表的使用、电子产品设计制作、电子产品安装、电子产品调试、电子产品维修等专业技能。本装置是高度仿真的电子焊接装配生产线，满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。
一、技术性能
1.输入电源： 220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
二、系统配置
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.实训线路板（4套/台）表一

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
4	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
5	门锁防盗报警器	了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
6	调频无线话筒	了解振荡电路的工作原理
7	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
10	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
11	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
12	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺

序号	名称	数量	备注
1	MF—47万用表	1只
2	剥线钳	1把
3	尖嘴钳	1把
4	斜口钳	1把
5	大小 + 字螺丝刀	各1把
6	大小-字螺丝刀	各1把
7	镊子	1把
8	剪刀	1把
9	35W烙铁	1把
10	吸锡器	1把
11	放大镜台灯	1台
12	焊锡丝、松香	若干
