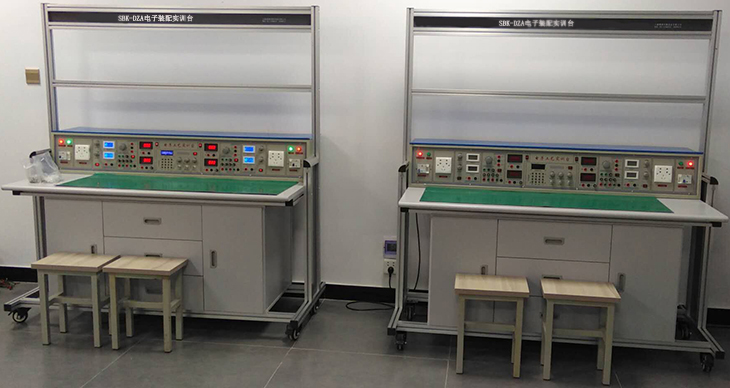

SBK-DZA电子装配实训台

一、电子装配实训台,电子装配实训台,电子基本技能实训设备,适用于中高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

二、电子装配实训台技术指标:
1、工作电源：两相三线 AC 220V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×720×1800mm
4、整机功耗：≤700V.A
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子装配实训台功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。电工电子单元模块共有156个，其中不仅包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块100多个，具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高。
四、基本配置及功能：实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
1、实训台:采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。
2、活动柜（1个）
活动柜设有拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。
3、电源控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源：
(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。
2.直流电源：
(1) 可调直流电源：两路0.0V～24V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3.测量仪表：
1）数字直流电流表（AX4模块单元）:测量范围：0～2000mA
2）数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V
3）指针式直流微安表: 测量范围：0-100μA, 测量精度：2.0级
4）数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47KΩ/V
5）胜利牌数字万用表（VC890D）
6）直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
7）交流电压量程：20V/200V/750V，精度±(0.8%+5)
8）直流电流：20mA/200mA /20A，精度±(1.5%+3)
9）交流电流：200mA /20A，精度±(1.5%+5)
10）电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
4. 功率函数信号发生器/频率计
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
五、设备可以完成的实训项目：
模拟电子技术综合应用、创新实训项目:
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一有源滤波电路研究
项目二十二直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目:
一、基础实训项目
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八双向移位寄存器功能测试
项目九二一五一十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
二、综合应用实训项目
项目十七声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八 8线数据传输电路（电子产品线路）（综合应用）
项目十九 4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三数控变频三角波—方波发生器
项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五 8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七数字钟电路（电子产品线路）（综合应用）
项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九交通灯控制电路（电子产品线路）（综合应用）
项目三十升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）
三、电力电子技术及应用、创新实训项目
项目一晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二单结晶体管触发电路
项目三晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
四、单元电子电路实训内容（MCS51及AVR单片机，KeilC实训）
（1）空调电路
模块配置
EDM002-AVR单片机主机
②EDM507-半导体制冷片
③EDM605-四位数码管显示
④EDM404-NPN三极管驱动*2个
⑤EDM501-直流风机
⑥EDM311-红外发射
⑦EDM312-红外接收
⑧EDM504-蜂鸣器
⑨EDM105-空气质量传感器
（2）出租车计价器
模块配置
EDM606-12864点阵液晶
②EDM001-MCS51单片机主板
③EDM403-8位独立按键
④EDM502直流电机
⑤EDM405 PNP三极管驱动
（3）综合报警器
模块配置
EDM605-四位数码管显示
②EDM201-触摸按键
③EDM107-热释电红外传感器
④EDM112-红外反射
⑤EDM106-烟雾传感器
⑥EDM302-四种音乐
⑦EDM503-扬声器
⑧EDM001-AVR主机
（4）超声波测距
模块配置
EDM001-MCS51单片机主机
②EDM111-超声波发射接收模块
③EDM605-四位数码管显示模块
（5）电子秤
模块配置
EDM603-十进制计数器
②EDM104-称重传感器
③EDM201-ICL7135模数转换
④EDM406-4*4键盘
⑤EDM001-MCS51单片机主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③EDM001-MCS51主机
④EDM605-12864点阵液晶
⑤EDM103-温度传感器18B20
⑥EDM403-8位独立按键
⑦EDM313-AK040语音
⑧EDM503-扬声器
（7） 64*32点阵广告屏
模块配置
EDM002-AVR单片机主机
②EDM601-64*32点阵模块
③EDM403 8位独立按键
（8）酒精测试仪
模块配置
EDM002-AVR主机
②EDM605-四位数码管显示
③EDM108-酒精传感器
④EDM403-8位独立按键
（9）频率计
模块配置
EDM303-三位计数器 2个
②EDM605-四位数码管显示 2个
③EDM603-十进制计数器
④EDM307-脉冲信号发生
（10）声光控制小灯
模块配置
EDM101-声光控制
②EDM405-PNP三极管驱动
③EDM604-直流灯泡
（11）步进电机控制
（12）两室温度控制

　

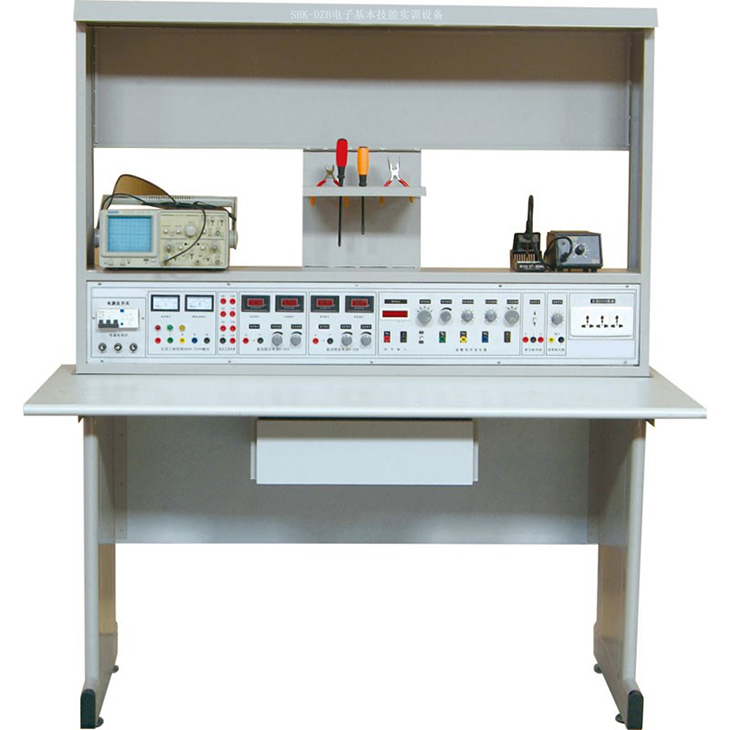

SBK-DZB电子基本技能实训设备

电子基本技能实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子电工产品的工艺设计知识，同时通过实际产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能实训和电工实训理想设备。

一、特点
（一）、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能室巡使用。
（二）、综合性强：可作为电子、电工、机械等专业课程的实训、可做手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
（三）、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
（四）、创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。
二、技术能力
（一）电子工艺实训台：（外形尺寸：1600*1300*1850mm）（双面型）
1桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，美观大方。
2桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热。耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3实训屏部分：整套设备分四个工位，每台均有两路独立的电源输出，并且可以根据校方的配置要求更换整个实训室的模拟生产线配置。
三、实训项目
可根据学校配置要求提供不同的电子实训套件及相关的仪器测量设备。
