电工电子及电机拖动综合实训平台,电工电子电机拖动综合实训设备

SBDGZ-07电工电子及电机拖动综合实训平台



一、基本功能:

1、电工电子及电机拖动综合实训平台能完成高等院校电路分析、电工技术、电路原理、电子技术、电力拖动等多门课程的实验教学。

2、平台配套测量仪表精度高,采用数字化、智能化及人机对话模式,各种仪表均有可靠的保护功能。

3、平台操作面板采用铝制面板,面板厚度2mm,文字符号采用现代彩色喷描技术处理,面板标识清晰,铝面板颜色和实验台颜色一致。

4、整体采用模块化结构形式,电源和仪器仪表全部采用独立挂箱式结构,各实验模块任务明确,方便学校根据自身的教学要求,选择不同的实验配置,易于后期扩展升级。实验模块之间的工作电源用短接导线连接,既接通各模块电源,又使各模块连成一体。

5、平台装有电压型漏电保护装置,若有漏电现象,即产生告警信号并切断总电源,确保实验进程安全;装有一套电流型漏电保护器,若有漏电现象,当漏电流超过一定值时,即切断电源;各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构,使用安全、可靠、防触电。

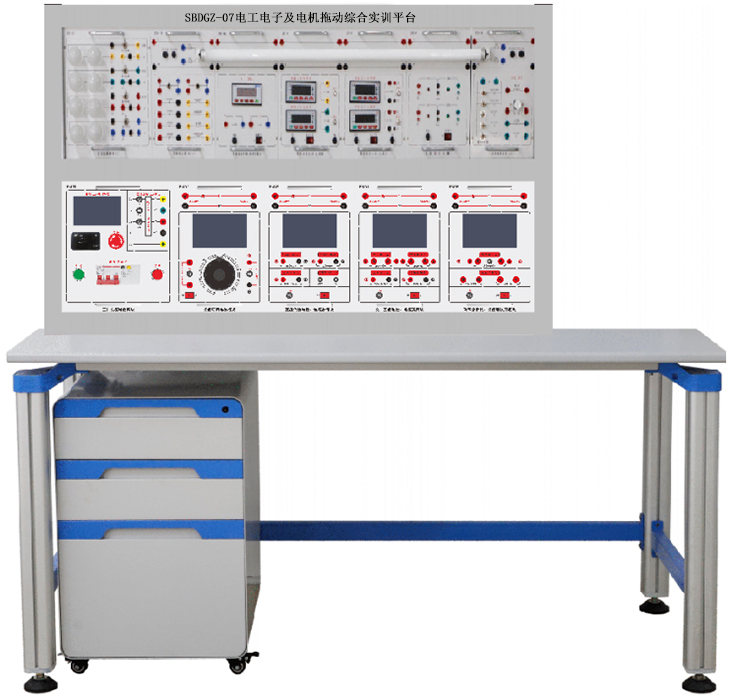

设备参考图片

二、技术性能:

1、输入电源:三相四线(或三相五线)AC380V±10% 50Hz

2、装置容量:<1.5kVA

3、外形尺寸:约1650mm×720mm×1540mm

三、电工电子及电机拖动综合实验台主要配置及功能:

电工电子及电机拖动综合实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。具体参数如下:

序号

部件名称

功能及技术参数

数量

1

实验桌

1.桌子台面板采用E1级三聚氰胺复面合成板,台面厚度约25mm

2.采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg

3.立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。

4.C字形铝压成型构件为左、右对称件,外形约160×166×70mm,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。

1

2

实验台架

实验台架采用独立框架式结构设计,框架由上中下左右五根工业铝型材分割为上下两个区域,所有型材表面滑,无凹槽,用于放置仪表、实验模块等。

1

3

存储柜

采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸:约宽450x550x705mm),总重量≥31kg;柜体四边圆弧设计:R=30mm,柜体边框总厚度≤2.5mm;配有承重型卡扣式三节轨,导轨承重量≥30kg,抽屉把手采用卡套式钣金卷边工艺,把手尺寸≥440x45x18mm,抽屉采用联体锁设计,底部配有41.5寸万向带刹车脚轮。

1

4

三相交流电源

1)提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统,相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。

2)实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

1

5

交流可调电源

模块化结构,独立式挂箱,挂箱里每个功能单元通过后背插件式设计,便于维护和管理,当一个功能有故障或者损坏时不影响其他单元功能使用。

1、提供0250V连续可调交流电源一路,显示输出电压值,输出具有短路、过流保护等功能。过压过流参数可以通过触摸屏进行设置,远程集中管控功能,PC软件可以查看当前的设置参数同时可以控制交流电压输出。

2、提供一路交流低压2V4V6V8V10V12V14V16V18V20V24V交流电源,电流1.5A。过流参数可以通过触摸屏进行设置,远程集中管控功能,PC软件可以查看当前的设置参数同时可以控制交流电压输出。

3、显示单元

(1)采用5IPS高清电容触摸液晶显示

(2)分辨率为800*480,可设置90/180/270度旋转,64K真彩色

(3)支持画面视频播放、声音输出

(4)存储空间为128M,支持256张图片存储

(5)支持对所有板卡的添加、删除管理功能

(6)支持采集所有板卡的参数及对板卡进行控制

(7)支持请求帮助呼叫功能

4、供电电源

1)输入电压85-265V宽电压输入

2)具有温度保护、过流保护及短路保护功能、高低压隔离

3)可实现远程电源开关功能

5485CAN、以太网通信(选配)

1)支持485总线通信、CAN总线通信

2)支持TCPUDPHTTPDHCPDNSMQTTModbus TCP等协议

3)工作模式:TCP服务器、客户端,UDPUDP组播、MQTT

4)环境要求:操作温度工业级 -4085℃、存储温度:-40105℃,湿度范围:5-95%RH

6WIFI通信(选配)

1)可实现TCP ServerTCP ClientUDP ServerUDP Client通信

2)最多可支持5TCP Client接入

3WIFI工作模式:STAAPAP+STA

4)支持Wi-Fi@2.4 GHz 802.11b/g/n 无线标准

5)支持WEPWPA/WPA2安全模式

6)支持类RFC2217自动波特率适配功能

7、双网参数跟随系统(选配)

1)双网口设计、一路接局域网、一路对接实验平台独立网络

2)支持数据对拷功能,两组实验平台数据参数同步显示

3)信号同步功能,两组实验平台仪器输出参数同步控制

1

6

直流低压电源、信号源

模块化结构,独立式挂箱,挂箱里每个功能单元通过后背插件式设计,便于维护和管理,当一个功能有故障或者损坏时不影响其他单元功能使用。

1、信号源

1)输出波形:分正弦波、矩形波、三角波三种,由触摸开关切换选择;

2)频率范围:0.1Hz2MHz

3)输出幅度:016VPP可调节

4)占空比、偏置电压可调节

5)输出衰减:分0dB20dB40dB60dB四档;

6)频率计:具有内测/外测功能;测频范围:1Hz100MHz

7)远程集中管控功能,PC软件可以查看当前的设置参数同时可以控制设备信号输出

2、双路稳压电源

1)直流可调电源2路,可组合构成0~±30V0~±60V电源,最小调节步距0.1V,最大输出电流2A

2)过载指示,输出电压电流实时显示

3)仪表自动监测负载电流,具有输出短路、过载保护功能

4)远程集中管控功能,PC软件可以查看当前的设置参数同时可以控制电源电压输出

3、直流恒流源

1)智能直流恒流源1路:高精度可控恒压恒流输出0-200mA,电流4位液晶显示,最小分辨率1mA

2)仪表自动监测负载电流,具有输出短路、过载保护功能

3)远程集中管控功能,PC软件可以查看当前的设置参数同时可以控制电流源电流输出

4、显示单元

(1)采用5IPS高清电容触摸液晶显示

(2)分辨率为800*480,可设置90/180/270度旋转,64K真彩色

(3)支持画面视频播放、声音输出

(4)存储空间为128M,支持256张图片存储

(5)支持对所有板卡的添加、删除管理功能

(6)支持采集所有板卡的参数及对板卡进行控制

(7)支持请求帮助呼叫功能

5、供电电源

1)输入电压85-265V宽电压输入

2)具有温度保护、过流保护及短路保护功能、高低压隔离

3)可实现远程电源开关功能

6485CAN、以太网通信(选配)

1)支持485总线通信、CAN总线通信

2)支持TCPUDPHTTPDHCPDNSMQTTModbus TCP等协议

3)工作模式:TCP服务器、客户端,UDPUDP组播、MQTT

4)环境要求:操作温度工业级 -4085℃、存储温度:-40105℃,湿度范围:5-95%RH

7WIFI通信(选配)

1)可实现TCP ServerTCP ClientUDP ServerUDP Client通信

2)最多可支持5TCP Client接入

3WIFI工作模式:STAAPAP+STA

4)支持Wi-Fi@2.4 GHz 802.11b/g/n 无线标准

5)支持WEPWPA/WPA2安全模式

6)支持类RFC2217自动波特率适配功能

8、双网参数跟随系统(选配)

1)双网口设计、一路接局域网、一路对接实验平台独立网络

2)支持数据对拷功能,两组实验平台数据参数同步显示

3)信号同步功能,两组实验平台仪器输出参数同步控制

1

7

交、直流电压、电流表

模块化结构,独立式挂箱,挂箱里每个功能单元通过后背插件式设计,便于维护和管理,当一个功能有故障或者损坏时不影响其他单元功能使用。

1、交流电压表

1)交流电压表0-500V,测量精度0.5,量程自动切换,量程分为2V/20V/200V/500V

2)具有超量程报警,报警阀值可以设置

3)采用工业级专用芯片,测量精准、稳定性高、抗干扰强

4)远程管控、数据查看

2、交流电流表

1)交流电流表0-5A,测量精度0.5,量程自动切换,量程分为2mA/20mA/200mA/5A

2)具有超量程报警,报警阀值可以设置

3)采用工业级专用芯片,测量精准、稳定性高、抗干扰强

4)远程管控、数据查看

3、直流电压表

1)直流电压表0-1000V,量程自动切换,分为2V/20V/200V/1000V,具有超量程报警

2)具有超量程报警,报警阀值可以设置

3)采用工业级专用芯片,测量精准、稳定性高、抗干扰强

4)远程管控、数据查看

4、直流电流表

1)直流电流表0-5A,量程自动切换,分为2mA/20mA/200mA/5A,具有超量程报警

2)具有超量程报警,报警阀值可以设置

3)采用工业级专用芯片,测量精准、稳定性高、抗干扰强

4)远程管控、数据查看

5、显示单元

(1)采用5IPS高清电容触摸液晶显示

(2)分辨率为800*480,可设置90/180/270度旋转,64K真彩色

(3)支持画面视频播放、声音输出

(4)存储空间为128M,支持256张图片存储

(5)支持对所有板卡的添加、删除管理功能

(6)支持采集所有板卡的参数及对板卡进行控制

(7)支持请求帮助呼叫功能

6、供电电源

1)输入电压85-265V宽电压输入

2)具有温度保护、过流保护及短路保护功能、高低压隔离

3)可实现远程电源开关功能

7485CAN、以太网通信(选配)

1)支持485总线通信、CAN总线通信

2)支持TCPUDPHTTPDHCPDNSMQTTModbus TCP等协议

3)工作模式:TCP服务器、客户端,UDPUDP组播、MQTT

4)环境要求:操作温度工业级 -4085℃、存储温度:-40105℃,湿度范围:5-95%RH

8WIFI通信(选配)

1)可实现TCP ServerTCP ClientUDP ServerUDP Client通信

2)最多可支持5TCP Client接入

3WIFI工作模式:STAAPAP+STA

4)支持Wi-Fi@2.4 GHz 802.11b/g/n 无线标准

5)支持WEPWPA/WPA2安全模式

6)支持类RFC2217自动波特率适配功能

9、双网参数跟随系统(选配)

1)双网口设计、一路接局域网、一路对接实验平台独立网络

2)支持数据对拷功能,两组实验平台数据参数同步显示

3)信号同步功能,两组实验平台仪器输出参数同步控制

1

8

功率分析仪、交流毫伏表

模块化结构,独立式挂箱,挂箱里每个功能单元通过后背插件式设计,便于维护和管理,当一个功能有故障或者损坏时不影响其他单元功能使用。

1、功率分析仪

1)功率因数测量范围0.3-1.0

2)功率测量范围0.1W~1000W,测量精度为0.5

3)测量范围0450V05A

4)能测量负载的有功功率、无功功率、功率因数、电压、电流及负载的性质等

5)远程管控、数据查看

2、交流毫伏表

1)电压测试范围0.2mV600V(有效值),测试基本精度达到±1%

2)量程分200mV2V20V200V600V五档,自动切换

3)频率测试范围10Hz600KHz

4)输入阻抗1MΩ,输入电容≤30pF

5)远程管控、数据查看

3、显示单元

(1)采用5IPS高清电容触摸液晶显示

(2)分辨率为800*480,可设置90/180/270度旋转,64K真彩色

(3)支持画面视频播放、声音输出

(4)存储空间为128M,支持256张图片存储

(5)支持对所有板卡的添加、删除管理功能

(6)支持采集所有板卡的参数及对板卡进行控制

(7)支持请求帮助呼叫功能

4、供电电源

1)输入电压85-265V宽电压输入

2)具有温度保护、过流保护及短路保护功能、高低压隔离

3)可实现远程电源开关功能

5485CAN、以太网通信(选配)

1)支持485总线通信、CAN总线通信

2)支持TCPUDPHTTPDHCPDNSMQTTModbus TCP等协议

3)工作模式:TCP服务器、客户端,UDPUDP组播、MQTT

4)环境要求:操作温度工业级 -4085℃、存储温度:-40105℃,湿度范围:5-95%RH

6WIFI通信(选配)

1)可实现TCP ServerTCP ClientUDP ServerUDP Client通信

2)最多可支持5TCP Client接入

3WIFI工作模式:STAAPAP+STA

4)支持Wi-Fi@2.4 GHz 802.11b/g/n 无线标准

5)支持WEPWPA/WPA2安全模式

6)支持类RFC2217自动波特率适配功能

7、双网参数跟随系统(选配)

1)双网口设计、一路接局域网、一路对接实验平台独立网络

2)支持数据对拷功能,两组实验平台数据参数同步显示

3)信号同步功能,两组实验平台仪器输出参数同步控制

1

9

电路基础模块(一)

提供电阻、电感、电容、电路基础实验模块和故障按键(3个)等,完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。

1

10

电路基础模块(二)

提供各种功率电阻、灯泡(12V/0.1A)、稳压管(2CW51)、二极管、电位器(1k/2W10k/2W100k各一只)、电阻箱(09Ω/2W090Ω/2W0900Ω/2W09000Ω/2W各一组)等。

1

11

交流电路模块(一)

提供铁芯变压器一只(50VA36V/220V、电流插座等,原、副边均设有保险丝及电流插座,方便测试并能可靠保护防止变压器损坏。

1

12

交流电路模块(二)

提供0.22uF/500V0.47uF/500V1uF/500V(三只)、2.2uF/500V4.7uF/500V高压电容、镇流器、启辉器、日光灯等,高压电容可通过钮子开关控制,完成日光灯电路连接和功率因数提高实验。

1

13

交流电路模块(三)

提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。

1

14

模拟电路实验模块

提供低压交流电源(0V6V10V14V抽头各一路及中心抽头17V两路)、三极管(3DG63DG123CG12)、二极管(1N40071N4148)、稳压块(781278157915LM317)、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。

1

15

数字电路实验模块

提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔(红、黄、绿指示)、脉冲信号源(正、负输出单次脉冲和频率为0.5Hz300kHz连续可调的计数脉冲源各一路),设有一些高可靠圆脚集成电路插座(14P16P28P40P若干只)。配有相关实验元器件。

1

16

网孔板

采用1.5mm厚的不锈钢板,网孔板的尺寸700mm×500mm(高×宽),孔大小为5mm×10mm

1

17

实训元器件清单

见附表

1

18

实验导线

根据不同实验项目的特点,配备不同规格的实验连接线;强电和弱电导线均采用高可靠护套结构手枪插连接线(不存在任何触电的可能);两种导线都只能配合相应内孔的插座,不能混插。

1

19

导线架

用于悬挂和放置实验专用连接导线,外形尺寸约530mm×430mm×1200mm,设有五个万向轮。

1

20

实验配件

提供与实验设备相匹配的实验指导书、配件等。

1

21

管理软件(选配)

1)所有实验台仪表参数实时查看、信号源及电源实现独立控制、集中管理

2)所有设备可实现启用和禁用功能

3)记录实验台参数操作,数据统计分析

4)实验台活动状态显示、故障分析、超量程报警

5)用户权限管理

全室一套

附表:实训元器件清单

序号

名称

型号与规格

数量

1

低压断路器

DZ108-20/10-F0.631A

1

2

保险丝座

RT18-32/3P

1

3

保险丝座

RT18-32/2P

1

4

熔断器

RT18-20/3A

3

5

熔断器

RT18-20/2A

2

6

交流接触器

CJX2-0910

3

7

辅助触头

F4-11

2

8

热继电器

JRS1D-25/Z(0.63-1A)

1

9

热继电器座

JRS1-25

1

10

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

11

时间继电器座

PF-083A

1

12

2孔开关按钮盒

LA4-2H(自带LAY16红绿按钮各1)

1

13

3孔开关按钮盒

LA4-3H(自带LAY16红黑绿按钮各1)

1

14

日光灯管套件(镇流器)

10W

1

15

单相电度表

DD862a

1

16

螺口灯座

3A/250V

2

17

灯泡

220V/40W

2

18

单联开关

CD200-DG86K1

1

19

双控开关

CD200-DG86K2

1

20

接线端子排

JF5-2.5/5

5

21

G端子导轨



1

22

U型导轨



1

23

塑料安装卡子



190

24

不锈钢自攻螺丝



90

25

三相鼠笼式异步电动机

WDJ26 (380V/)

1

四、完成的实验项目:

1、电工基础实验

1)基本电工仪表的使用与测量误差的计算

2)减小仪表测量误差的方法

3)欧姆定律

4)叠加原理验证及其故障判断

5)基尔霍夫电压和电流定律验证及其故障判断

6)戴维南定理验证及其故障判断

7)诺顿定理验证及其故障判断

8)电压源外特性的测定

9)直流电阻电路故障的检查

10)二端口网络

11)互易定理

12)电容的充放电

13)最大功率传输条件测定

14)电位电压的测定及电路电位图的绘制

15)已知和未知线性与非线性电路元件伏安特性的测绘

16)一阶电路过渡过程的研究

17)二阶电路过渡过程的研究

18RLC串联谐振电路的研究

19)功率因数提高

20)功率因数及相序的测量

21)用三表法测量交流电路等效参数

22)三相交流电路电压的测量

23)三相交流电路电流的测量

24)三相电路功率的测量

25)单相变压器参数测定及绕组极性判别

2、模拟电路实验

1)常用电子仪器的使用

2)晶体二极管的判别与检测

3)晶体三极管的判别与检测

4)单管低频放大器的静态测试

5)单管低频放大器放大能力的测试

6)场效应管放大电路

7)负反馈放大电路

8)差动放大电路

9)射极跟随器

10)双电源反相比例放大器的测试

11)电压跟随器

12)过零比较器

13)滞回比较器

14)窗口比较器

15RC文氏桥式正弦波振荡器的测试

16LM386集成功率放大器的测试

17)三角波、方波发生器

18)集成运放的调零电路

19)电源极性错接的保护电路

20)输入端限幅保护电路

21)输出端限幅保护电路

22)整流、滤波电路

23)稳压管稳压电路

24)三端集成固定稳压电源

3、数字电路实验

1)晶体二极管开关特性

2)晶体三极管开关特性

3)二极管限幅器

4)钳位器

5)三极管限幅器

6TTL集成逻辑门

7)集成与门逻辑功能测试

8)集成非门电路逻辑功能测试

9)集成或门电路逻辑功能测试

10)集成与非门逻揖功能测试

11CMOS门电路的测试

12)集成逻辑电路的连接与驱动

13)组合逻辑电路(半加器、全加器)

143-8线译码器

15)计数与显示电路的实现

16)数据选择器应用

17)基本RS触发器

18JK触发器

19D触发器

20)计数器的测试与应用

21)移位寄存器及其应用

22)脉冲分配器及其应用

23555时基电路

4、电力拖动控制实训项目

1)三相鼠笼式异步电动机的使用

2)三相异步电动机点动控制

3)三相异步电动机自锁控制

4)三相异步电动机既可点动又自锁控制

5)接触器联锁正反转控制

6)按钮联锁正反转控制

7)接触器和按钮双重联锁正反转控制

5、照明电路实训项目

1)插座和一个开关控制一盏灯

2)两个双联开关控制一盏灯

3)日光灯线路的接线

4)声控开关控制白炽灯电路的接线

5)触摸延时开关控制白炽灯电路的接线

中级电气控制综合实训平台

高级电气控制综合实训平台

电工操作台

电工电子技能实训台

电工通用技能实训台

电工电子综合实训平台

电工电子综合实验平台

PLC可编程控制实训设备

网络型可编程控制器综合实训装置

可编程控制器S7-1200综合实训设备

可编程控制器S7-200Smart综合实训设备

可编程控制器S7-1500综合实训设备

电工技能实训与考核装置

电子焊接实训考核装置

电工、模拟、数字、电力拖动综合实验装置

通用电工电子电拖(带直流电机)实验台

电子电工电力拖动综合实验台

电工电子技能综合实训考核平台

高级电工电子综合实验装置

信号与系统实验平台

模电数电技术实验台

通用电工电子技术实验台

电工电子电拖综合实验装置

智能制造设备安装与调试实训考核平台

智能电工基础技术实验装置

PLC、变频器控制技术综合实训装置

电工电子电拖综合应用创新实训考核装置

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子技术综合实训考核设备

电子技术综合实验装置

电子学综合实验装置

电子技术综合实验装置

工业4.0智能控制实训台

电工操作台

可编程轨道交通电气综合实训装置

互联网+电工电子技术实验实训平台

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

网孔板型高级电工实训装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

风光互补发电实训室,风光互补发电技术实验室

电工电气装配与工艺实训台

电工电子技术综合开发实验台

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子一体化创新实训装置

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

现代模拟电子技术实验台

电子技术实验装置

高性能电工电子电拖综合实训装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

高压电工实训设备

低压电工电气装配实训台

低压控制柜实训系统

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

维修电工网孔型电工实训考核装置

电工接线实训装置,电路维修实训装置

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电气操控技术实训装备

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

机电技术技能实训考核装置

机电一体化专业实训室建设,机电一体化实训室简介

《电力系统微机保护》微机保护实验室

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工考核台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装调试实训装置

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数电模电实验室,模电/数电实训室,电工电子技能考核实训平台

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统继电保护、电力系统继电保护原理

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子专业介绍、电子电工专业就业方向介绍

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电子电工实训室,电工实训台,电工实训设备

电工电子技术实验装置

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

新型智能化电类实验通用平台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电机及拖动实验台

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

机电专业实训室、机电系实训室建设方案

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

维修电工电工维修技巧

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

电工电子综合实验平台

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

10KV/400V高低压配电操作实训室设备

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

水电站技能实训设备

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

自控原理及计算机控制技术实验平台

创新单片机实训箱

EDA实训室、EDA实验开发箱

电路实验室介绍、电路实验室设备

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
