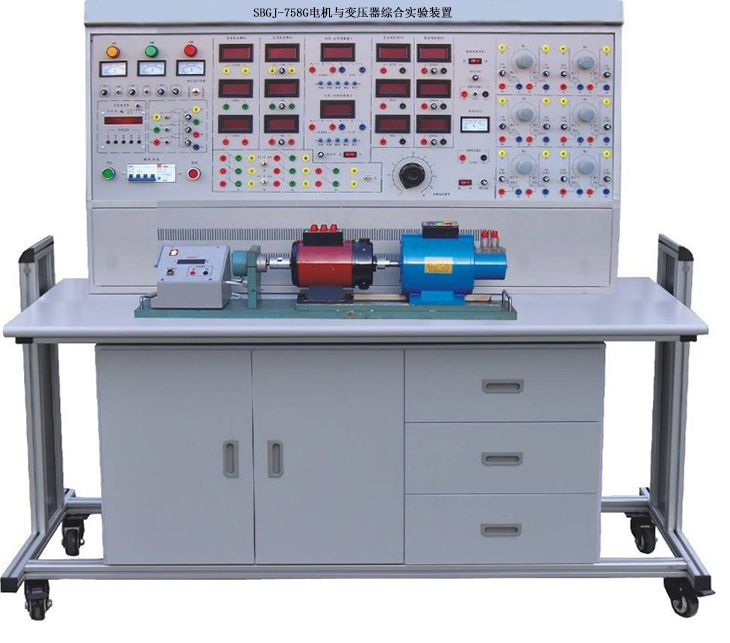

SBGJ-758G电机与变压器综合实验装置

电机与变压器综合实验装置是综合了目前高等院校《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。适用于高等院校、中等专业学校、职业技术学院现有的电机、电气技术实验设备的更新改造及新建或扩建实验室设备，迅速开设电气技术实验课程提供了理想的实验设备。

一、电机与变压器综合实验装置特点：

1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。

二、电机与变压器综合实验装置技术性能：

1、输入电源：三相四线380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、外形尺寸：1600×750×1300（mm）

4、装置容量：＜1.5KVA

5、重?量：200Kg

6、移动脚轮：100*60mm

三、电机与变压器综合实验装置实验项目：

（一）直流电机实验：

1、认识实验

2、直流发电机

3、直流并励电动机

4、直流电动机启动：串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验：

1、单相变压器变比K

2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。

3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。

4、单相变压器负载实验，测取变压器负载数据UZ?= f（IZ）。

（三）三相变压器实验：

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

（四）异步电动机实验：

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线

3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

四、电机与变压器综合实验装置的基本配备：

（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）

1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。

2、励磁电源：直流220V/0.5A，具有短路保护

3、电枢电源：直流0-230V/3A连续可调电源一路，具有短路保护

4、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

5、测量仪表

（1）直流数显电流表二只：量程2000mA，0.5级，三位半数显。

（2）直流数显安培表二只：量程0～5A，0.5级，三位半数显。

（3）直流数显电压表二只：量程300V，0.5级，三位半数显。

（4）交流数显电流表三只：量程3A，0.5级，三位半数显。

（5）交流数显电压表三只：量程500V，0.5级，三位半数显。

（6）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。

6、三相转换开关二组，单相转换开关一组

7、三相可调电阻器（三组90Ω×2/1.3A）

8、三相可调电阻器（三组900Ω×2/0.41A）

9、可调电阻器（900Ω×2/0.41A一只，90Ω×2/1.3A）

10、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

11、安全导线：手枪结构插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

（二）实验桌：实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。

序号	编号	名称	数量
1	DQ01	电源控制屏	1套
2	DQ02	实验桌+ 2只凳子	1套
3	DQ03-1	电机导轨、光码盘测速系统及智能数显转速表	1件
4	DQ07-1	直流复励发电机	1件
5	DQ09	直流并(他)励电动机	1台
6	DQ10	三相鼠笼式异步电动机	1台
7	DQ11	三相线绕式异步电动机	1台
8	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
9	DQ19	校正直流测功机	1台
10		高可靠护套结构手枪插实验连接线	1套/50
11	工具	Φ3内六角 (固定联轴器用)	1把
12	工具	14的扳手（固定导轨上的电机用）	1把
13	工具	长柄螺丝刀	1把
14	指导书	硕博实验指导书	1本
15	配件	电机连轴器	1套
16	配件	保险丝（10A，5A，1.5A，0.5A，3A）	1批
17	软件	3D技能考核软件光盘+加密锁	1套
