SBDT-6TM六层透明仿真教学电梯模型
一、概述
透明仿真教学电梯是为了配合各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。
本电梯是根据最常见的升降式电梯结构，采用钢管焊接一体而成，表面经过磷化喷塑处理、具有良好的结构刚性。为了便于教学，电梯主要机构部件均采用透明有机材料制成 (包括：限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架……)为了使电梯运行控制更加精密可靠逼真，设计了与实际电梯比例缩小的铝合金轿厢对重导轨、及轿门门机导轨、层门导轨。
本公司设计的透明限速器，能调整到电梯模型实现限速器触发安全钳制动所需要的速度，真实演示电梯安全运行保护功能（电梯模型轿厢运行速度低于实际电梯的速度20-30倍）。由于实际电梯无法实现在故障状态下的超速运行，因此永远无法真实演示限速器触发安全钳制动的安全运行保护功能，让学生观察了解安全运行保护机电联合控制的过程。
教学电梯的电气控制系统是采用PLC和交流变频调速控制，其硬件结构的组成及功能与实际电梯完全一样，具有自动平层、自动开关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护等功能，以及电梯停用、急停、检修、慢上、慢下、照明和风扇等特殊功能。
通过直观的机械结构、精心的电气线路设计、完善的控制程序、完美的展示了电梯的精确可靠的控制过程。使学生能够直观、透彻地了解、掌握电梯的结构及动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行控制过程。
透明仿真教学电梯的软硬件均采用开放式结构。因此，院校也可以利用此套装置进行二次开发研究。
如：1. 群控电梯（统一调度多台集中并列的电梯）
2 . 并联控制电梯：（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）
3 . 集选控制电梯
4. 信号控制电梯。
二、电梯的基本结构
电梯井道部分：导轨、对重机构、轿厢（门机机构、安全钳、导靴、照明灯、风扇）、层门、楼层召唤指示控制器、曳引绳、导向轮、上(下)强慢开关、上(下)限位开关、上(下)极限开关、随行电缆、轿厢控制器、缓冲器。
电梯电气控制部分：默纳克3000new、轿内指令板、轿顶板、内（外）呼显示板、电阻、电源空气开关（漏电脱扣器）、DC12V驱动电源、DC24V驱动电源、接线端口电路板、到站钟、变压器、接触器、继电器、弱电接线端、强电接线端。
三、主要技术参数
外形尺寸：长×宽×高=900×600×2530mm
净重量：135kg
载重量：5kg
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功 率：0.4KW
曳引机减速比：1:15
模数：1.5(蜗轮减速器)
曳引电动机型号：YS-5634W
电压：3*220V
功率：0.18KW
转速：1400 rpm
控制方式： NICE 3000new
调速方式：交流变频调速
电梯平层机构：旋转编码器、平层感应器
结构形式：六层六站
四、电梯的基本功能
A.自动开门
B.B.自动关门
C.手动开门、关门
D.自动平层
E.外呼梯信号响应
F.内呼梯信号响应
G.安全触板保护
H.层门联锁保护
I.检修/运行工作状态
J.慢上、慢下
K.直驶
L.电梯急停
M.照明、风扇
五、电梯的功能
A. 超速安全保护系统
B. 轿厢、对重用弹簧缓冲装置
C. 门安全触板保护装置
D. 上、下限位开关：
E. 厅门自动闭合装置
F. 层门连锁开关：
G. 终端极限开关安全保护系统
H.电梯的消防功能
I.司机功能
J.锁梯功能
K.超满载功能
M.测试运行功能
N. 分时分层服务功能
六、选配功能
1.防捣乱功能
2.双轿内控制板功能
3.VIP运行功能
4.UCMP功能
5.UPS后备电源方案
6.并联方案（需要2台电梯）
7.贯通门功能
8.群控方案（需要2台电梯）
七、六层透明仿真教学电梯配置清单
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
1 |
电梯井道 |
台 |
1 |
|
|
2 |

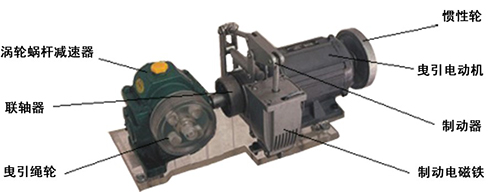

曳引机：含电动机 1只、减速机 1只、抱闸 1套、 联轴器 1套、曳引轮 1只、导向轮 1只 |
部 |
1 |
安装在电梯架顶部 |
|
3 |
限速器 |
只 |
1 |
安装在电梯架顶部 |
|
4 |
旋转编码器（含联轴器） |
只 |
1 |
安装在电梯架顶部 |
|
5 |
导轨 |
条 |
4 |
安装在井道上 |
|
6 |
对重装置(含重块 3个) |
个 |
1 |
安装在井道中 |
|
7 |
纲丝索 |
根 |
5 |
安装在井道中 |
|
8 |
轿厢：12V风扇 1只、220V照明灯 1只、门机装置 1套、 安全钳 2对、导靴 4套、超载装置 1个、上（下）平层感应器 2个、配重 1块 |
个 |
1 |
安装在井道中 |
|
9 |
随行电缆 |
条 |
1 |
安装在井道中 |
|
10 |
隔磁板 |
个 |
6 |
安装在井道中 |
|
11 |
上（下）强慢开关 |
只 |
2 |
安装在井道上、下部 |
|
12 |
上（下）限位开关 |
只 |
2 |
安装在井道上、下部 |
|
13 |
上（下）极限开关 |
只 |
2 |
安装在井道上、下部 |
|
14 |
弹簧缓冲器 |
只 |
2 |
安装在电梯底坑中 |
|
15 |
限速器钢索张紧装置（含支架 1个、断绳保护开关 1只） |
个 |
1 |
安装在电梯底坑中 |
|
16 |
轿厢内操纵盒 |
块 |
1 |
安装在电梯底座上 |
|
17 |
楼层召唤盒 |
块 |
6 |
安装在各楼层底座上 |
|
18 |
楼层显示屏 |
个 |
7 |
安装在各楼层及底座上 |
|
19 |
层门机构 |
扇 |
6 |
安装在各楼层外部 |
|
20 |
轿厢指令板 |
块 |
1 |
安装在电梯底座上 |
|
21 |
电阻 |
只 |
1 |
安装在电气控制板上 |
|
22 |
默纳克3000new |
个 |
1 |
安装在电气控制板上 |
|
23 |
接线端口电路板 |
块 |
3 |
安装在电气控制板上 |
|
24 |
继电器（24V 3只、220V 1只 ） |
只 |
4 |
安装在电气控制板上 |
|
25 |
弱点接线端 |
个 |
6 |
安装在电气控制板上 |
|
26 |
轿顶板 |
块 |
1 |
安装在电气控制板上 |
|
27 |
到站钟铃 |
只 |
2 |
安装在电气控制板上 |
|
28 |
DC 12V电源 |
个 |
1 |
安装在电气控制板上 |
|
29 |
DC 24V电源 |
个 |
1 |
安装在电气控制板上 |
|
30 |
漏电脱扣器（空气开关）（2P 2只、1P 2只） |
个 |
4 |
安装在电气控制板上 |
|
31 |
交流接触器（线圈电压110V） |
个 |
2 |
安装在电气控制板上 |
|
32 |
强电接线端 |
个 |
1 |
安装在电气控制板上 |
|
33 |
《六层透明仿真教学电梯产品说明书》 1本； 默纳克3000new 用户手册 1本；默纳克手持器 1个； 内六角扳手（M3-M6）1套； 活扳手150mm 1只； 十字螺丝刀Φ3×75、 Φ6×100 各1只； 一字螺丝刀Φ3×75、 Φ6×100 各1只 6# 轴用挡圈钳 1只；尖嘴钳 1只； 502胶水1瓶； 毛巾1条； 微动开关4只； 常用螺钉若干； |
套 |
1 |
工具包内 |
