SBPLC-02FPLC可编程控制器实验装置
一、概述
PLC可编程控制器实验装置、PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

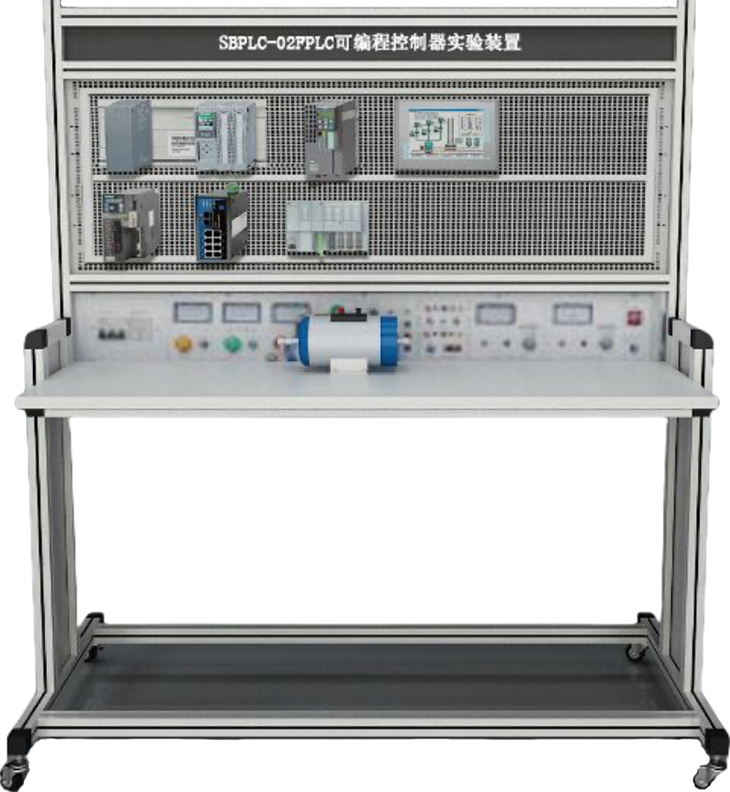

参考图
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制台技术指标
（1）中心控制平台尺寸≥1200（长）x600（宽）X740（高）mm，含成套器件，冷轧钢板1mm、4只万向轮。
（2）面板采用网孔板形式≥
600×800（mm）；
（3）可将PLC、电源、PLC
扩展模块、触摸屏等安放在该平台上，配有 AC220v 空气开关，AC
380v
空气开关，端子，熔断器端子，电缆线，辅料（套管、线接头、动力插座），接地可靠，设有漏电等保护装置，安全性符合相关的国标标准，保护学生在实训过程中的安全性。
（4）元器件的布置和配线采用正反两面，采用工业规范制作，所有接线有标号，便于实训和日常维护。所有空气开关、端子选用国标产品。
四、PLC可编程控制器主要配置
1.工业触摸屏：西门子，型号：6AV2
123-2GB03-0AX0，屏幕7寸；
2.通讯线：带屏蔽，满足所有相关设备在2平方米场地内连线长度要求；
4.三相异步电机：ABB，型号：M2BAX80MA2电机，三相，功率≥180W，用于传动；
7.变频器：台达，型号：VFD2A7MS43ANSAA，功率≥400W，交流电源输入；
8.脉冲伺服及伺服电机：台达伺服电机型号ECM-B3L-C20401RS1，配置驱动器ASD-B3-01
21-L，驱动功率≥200W；
9.主站PLC：西门子，型号：西门子
CPU1214C(6ES7214-1AG40-0XB0)，输入≥14点，输出（晶体管型）≥10点，配置一个模拟量输入输出模块。RS485通讯模块西门子
6ES7241-1CH32-0XB0，数字量扩展模块西门子
6ES7223-1BL32-0XB0，仿真模块6ES7274-1XH30-0XA0
五、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、实验项目
1.PLC的基础逻辑编程
2.PLC的硬件接线
3.PLC与变频器的控制
4.PLC与伺服电机的控制
5.变频器的参数设置
6.变频器的外部端子控制
7.变频器的模拟量控制
8.伺服电机的参数控制
9.伺服电机的外部端子控制
10.伺服电机的模拟量控制
11.触摸屏的基本逻辑指令编辑
12.触摸屏画面编辑
13.触摸屏通讯设置
14.触摸屏与PLC通讯
15.触摸屏、PLC、变频器控制
16.触摸屏、PLC、伺服电机控制
七、配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
实验屏 |
|
1 |
台 |
|
|
电源控制箱 |
|
1 |
台 |
|
|
实验桌 |
|
1 |
张 |
|
|
PLC主机 |
6ES7214-1AG40-0XB0 |
1 |
台 |
|
|
6ES7274-1XH30-0XA0 |
1 |
台 |
|
|
6ES7232-4HA30-0XB0 |
1 |
台 |
|
|
6ES7241-1CH32-0XB0 |
1 |
台 |
|
|
6ES7223-1BL32-0XB0 |
1 |
台 |
|
|
电缆 |
6XV1870-3RH60 |
1 |
|
|
|
交换机 |
6GK5005-0BA00-1AB2 |
1 |
|
|
|
伺服电机 |
ECM-B3L-C20401RS1+ASD-B3-01 21-L |
1 |
套 |
|
|
变频器 |
VFD2A7MS43ANSAA |
1 |
台 |
|
|
触摸屏 |
6AV2 123-2GB03-0AX0 |
1 |
台 |
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
三相电机 |
M2BAX80MA2 |
1 |
台 |
|
|
软件 |
6ES78220AA080YA5 |
1 |
套 |
|
|
组态软件教育版 |
1 |
套 |
|
|
说明书 |
实验指导 |
1 |
册 |
|
|
专用导线 |
实验连接线50CM自锁线 |
30 |
条 |
|
|
15CM自锁线 |
10 |
条 |
|
|
安全叠加连线 |
Ф4电机安全叠加连线 |
30 |
条 |
|
|
配套教学资源 |
网络版，具有软件著作权 |
1 |
套 |
|
|
