2023年12月9日电力电子实训装置,电力电子实验平台,现代电力电子技术实验装置

SBDD-2型电力电子实训装置

电力电子实训装置、电力电子实训室能够满足电气自动化技术、电子信息工程技术、计算机应用技术、机电一体化技术、数控技术等专业的电类相关课程的实验实训教学的需要。电力电子技术实验室主要承担电子信息工程、建筑电气与智能化等专业电力电子技术课程的相关实验教学任务，目标在于培养学生理论联系实际能力、实际动手能力和工程创新意识。实验项目面向工程实际，学生通过实验的练习，可以积累许多工程实际经验，养成针对工程实际情况进行工程思维的良好习惯。

一、概述

电力电子实训装置是依据西安交通大学王兆安编著的《电力电子技术》（第五版）、《半导体变流技术》教材实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。

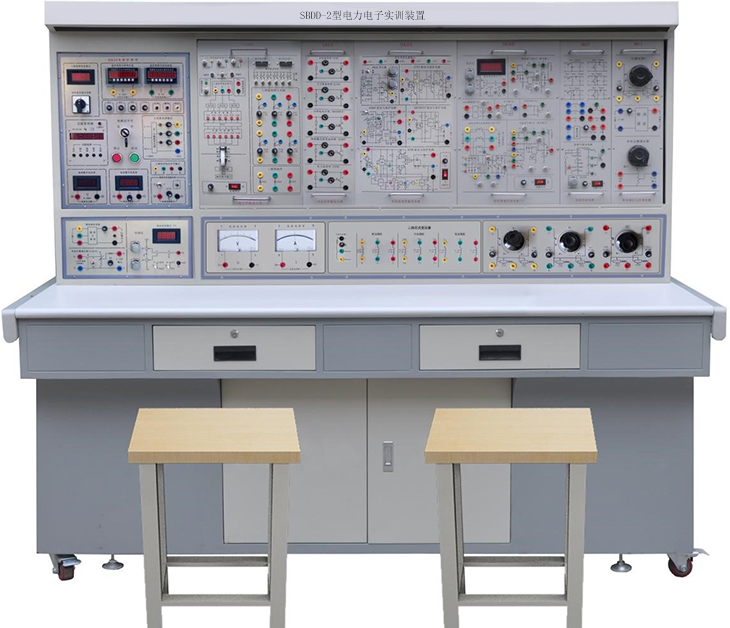

(此图片仅作为结构参考，具体实物要根据配置而定）

二、适用范围

电力电子实训装置涵盖了各类院校所开设的"电力电子技术"、"半导体变流技术"等专业课程所要求的实验项目。

三、技术性能

1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)

2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃）　海拨＜4000m

3、装置容量：＜1000W

4、外形尺寸：1650×700×1580 mm

四、装置的基本装备

1、DX01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

（1）交流电源（带有过流保护措施）提供交流电源：三相交流电源220V/1.5A,经过380V//220V 隔离变压器输出)

（2）高压直流电源：输出220V/0.5A，具有输出短路保护。

（3）数字式仪表

①．交流数字电压表：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级；

②．真有效值交流数字电压表一只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示。

③．真有效值交流数字电流表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，为调速系统提供电流的指示；

④．直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；

⑤．直流数字电流表一只：测量范围0～5A，三位半数显，精度0.5级，具有短路保护等功能。

（4）带镜面的指针表：直流电压表（测量范围0～±300V，为中零式，精度为1.0级）直流电流表（测量范围0～±2A，为中零式，精度为1.0级）

（5）三相可调电阻（90Ω×2/0.41A一个、900Ω×2/0.41A两个）

（6）平波电抗器：提供100mH、200mH、700mH电感，在1A下保持线性。

（7）给定：±15V可调电压输出，带数显，指示输出电压。

（8）单相调压：提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调交流电源，并带短路保护。

（9）三相整流滤波电路：可对单相及三相交流电源进行整流和滤波，具有输出短路保护。

（10）变压器：提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于三相桥式、单相桥式有源逆变电路实验。

（11）人身安全保护体系三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使主电路输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。

（12）控制屏其它设施控制屏正面大凹槽内，设有两根钢管，可挂置实验部件，凹槽底部设3芯插座，挂件的供电由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。

2、DX02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体结构，造形美观大方；设有两个大抽屉，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DX03 三相可控整流电路（一）

提供6只5A/1000V的晶闸管，每只晶闸管均设有RC吸收和保险丝保护装置，晶闸管可通过外加触发信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验。三相触发电路由KC04、KC41、KC42、4066等集成电路组成，可通过钮子开关选择双窄脉冲或宽脉冲，同时提供六路触发脉冲功放电路等。

4、DK05晶闸管触发电路

提供单结晶体管触发电路实验、单相交流调压触发电路，锯齿波同步移相触发电路实验，正弦波触发电路及TCA785集成触发电路。

5、DK07直流斩波实验

根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第五版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

6、DK14单相交直交变频原理

根据普通高等教育"九五"国家级重点教材王兆安，黄俊主编的《电力电子技术》（第四版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目：

1）SPWM波形成的过程；

2）交直交变频电路在不同负载（电阻，电感）时的工作情况和波形，并研究工作频率对电路工作波形的影响；

3）IGBT管专用集成驱动芯片的工作特性。

7、DK17 DC/DC变换电路

主回路由直流电源、四种IGBT管组成；控制回路部分由专用芯片产生PWM脉冲波，PWM波脉冲发生器产生的四路控制脉冲，分别驱动四个桥臂的IGBT管；本实验挂件可完成的实验项目有：（1）全桥DC/DC 变换电路实验。

8、DX17实验元器件

提供晶闸管（均设有RC吸收和保险丝保护）、压敏电阻（作为过压保护元件，内部已连成三角形接法）二极管及灯座、RC吸收电路。

9、实验连接线：

根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而

成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

五、本装置能开设的实验项目（以上配置）

（一）晶闸管触发电路实验项目

1）单结晶体管触发电路

2）正弦波同步移相触发电路实验

3）锯齿波同步移相触发电路实验

4）单相集成锯齿波触发电路实验（由 Tca785 组成）

5）三相集成锯齿波触发电路实验（由 KC04/KC09 等组成）

（二）晶闸管线路实验项目

1）单相、三相不可控整流电路连接与测试实验；

2）单相半波可控整流电路实验

3）单相桥式半控整流电路实验

4）单相桥式全控整流及有源逆变电路实验

5）三相半波可控整流电路实验

6）三相桥式半控整流电路实验

7）三相半波有源逆变电路实验

8）三相桥式全控整流及有源逆变电路实验

9）单相交流调压电路实验

10）三相交流调压电路实验

（三）典型新器件线路实验

1）单相交直交变频电路实验

2）单相正弦波脉宽调制（ SPWM ）逆变电路实验

3）直流斩波电路的性能研究（降压斩波电路、升压斩波电路、升降压斩波的电路、 Cuｋ斩波电路、 Sepic 斩波电路、 Zeta 斩波电路）

序号	编号	名称	数量
1	DX01	电源控制屏	1套
2	DX02	实验桌	1张
3	DX03	三相可控整流电路（一）	1件
4	DK05	晶闸管触发电路	1件
5	DK07	直流斩波实验（六种典型线路）	1件
6	DK14	单相交直交变频原理	1件
7	DK17	单相全桥DC/DC变换	1件
8	DX17	实验元器件	1件
9	连接线	高可靠护套结构手枪插实验连接线及配件	1套
10	辅助教学软件资源	1.在线教育课程开放平台 2.电工作业培训教学软件（用电安全与触电急救仿真教学软件） 3.电机与变压器仿真教学软件 4.电力拖动仿真教学软件	1套网络版
