2025年1月10日初级维修电工实训平台、初级维修电工实训装置

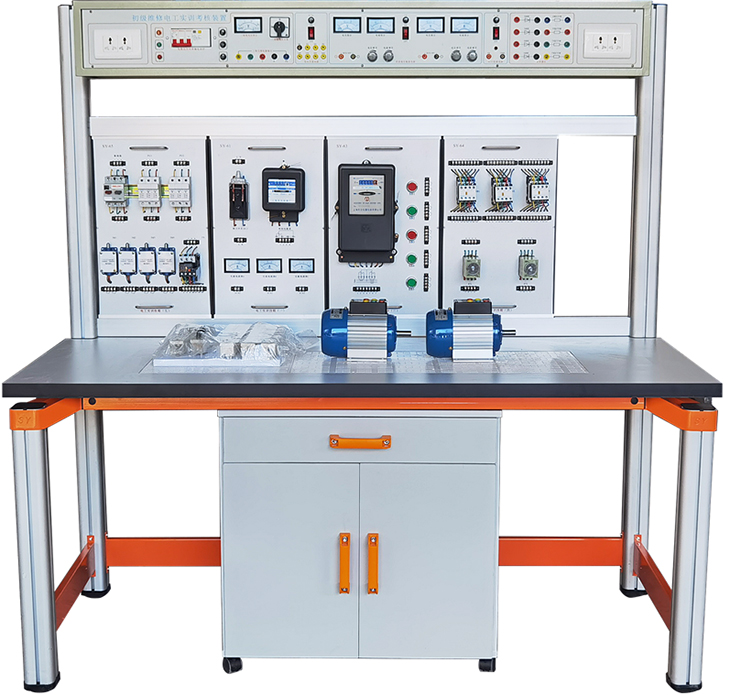

SBWXC-81A型初级维修电工实训平台

一、概述

初级维修电工实训平台、初级维修电工实训装置将实现职工实训与职工培训统筹兼顾，结合本区域现代电工技术发展需求及行业发展的趋势，根据高技能人才培养目标，突出"工学结合"的公共实训中心特色，强化职工的动手能力及综合技能，全面提高职工的专业能力。
本实训室适用于机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和《电机及其控制》、《电机与拖动》《电机与变压器》《可编程控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。目标为打造一个集实训教学、电工技能培训、考证、及其它社会培训于一体的智能型电工实训考证中心，可作为机电、电子、自动化、电气自动化等专业的综合实验实训。

初级维修电工实训平台、初级维修电工实训装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

三、初级维修电工实训装置的基本配置及功能

初级维修实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。

（一）实训屏

实训屏为优质铝型材框架与主机箱组成，铝合金面板，主机箱为实训挂箱提供交流电源、直流稳压稳流电源，安全保护。

具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，一只450V交流电压表通过转换开关指示三相输出线电压。

3、低压交流电源：输出6V、9V、12V、24V、36V低压交流电源，功率50W。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流电源

（1）1路5V/1A直流稳压输出。

（2）直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

6、4只5408二极管，用于能耗制动的整流电路。

7、三只100Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

（二）实训挂箱及器材配备

继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练。

1、SB-61维修电工挂箱（一）

闸刀开关1只，单相电度表1只，交流电流表3只

2、SB-62维修电工挂箱（二）

灯座2只、启辉器1只，镇流器1只，日光灯1套，86开关底座2只

3、SB-63维修电工挂箱（三）

三相三线电度表1只，控制控钮5只

4、SB-64维修电工挂箱（四）

交流接触器3只，时间继电器2只

5、SB-65维修电工挂箱（五）

断路器1只，3P熔断器座2只，行程开关4只，热继电器1只

6、九孔万能电路实训板 2块

7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

8、三相鼠笼异步电动机180W Y/△ 1台

9、安全配备灭火器全室1台（购10台设备以下无）

（三）实训桌：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件盒等，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×60cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌84组铜质九孔一体成型嵌件（共有756孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。

序号	名称			数量
1	实验屏			1个
2	实验桌			1张
3	实训挂箱
	A	初级电工实训挂箱（一）		各1个
	B	初级电工实训挂箱（二）
	C	初级电工实训挂箱（三）
	D	初级电工实训挂箱（四）
	E	初级电工实训挂箱（五）
4	三相异步电动机 180W Y/△			1台
5	九孔万能实训板：电路板由进口ABS注塑而成，表面均布有九孔成一组相互联通的插孔单元组成，九孔万能插件板内部内嵌84组铜质九孔一体成型嵌件（共有756孔），与九孔板表面九孔一组单元相对应。透明元件盒在其上任意拼插成实验电路，动手动脑能力强，开发、扩展新型实验项目便捷。			1套
6	透明元件盒：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便，元件盒插脚由螺帽固定可拆卸，维修方便，与"九孔万能实训板"配套完成实训。
	名称		规格	数量
（1）	电阻		51Ω	1只
（2）	电阻		100Ω	1只
（3）	电阻		150Ω	1只
（4）	电阻		200Ω	1只
（5）	电阻		240Ω	1只
（6）	电阻		270Ω	1只
（7）	电阻		330Ω	1只
（8）	电阻		510Ω	1只
（9）	电阻		1KΩ	2只
（10）	电阻		2K	1只
（11）	电阻		2.7K	1只
（12）	电阻		5.1K	1只
（13）	电阻		51K	1只
（14）	电阻		10K	1只
（15）	电位器		1K	1只
（16）	电位器		47K	1只
（17）	电位器		100K	1只
（18）	电位器		470K	1只
（19）	电解电容		10μF /63V	1只
（20）	电解电容		100μF /63V	2只
（21）	电解电容		220μF /63V	1只
（22）	电解电容		470μF /63V	1只
（23）	瓷片电容		0.01μF	1只
（24）	瓷片电容		0.1μF	2只
（25）	瓷片电容		0.47μF	1只
（26）	二极管		4007	4只
（27）	稳压二极管		2CW54	1只
（28）	稳压二极管		2CW76	1只
（29）	光敏二极管		2Cu	1只
（30）	三极管		3DG6	1只
（31）	三极管		3DG12	1只
（32）	三极管		3AX31	1只
（33）	三极管		3DA1	1只
（34）	可控硅		BT33	1只
（35）	开关		/	1只
（36）	信号灯		6V	1只
（37）	继电器		6V，单控	1只
（38）	三端稳压		7805	1只
（38）	喇叭		8Ω	1只
（39）	防腐皮			1块
（40）	灭火器		全室10台以上配	1只
