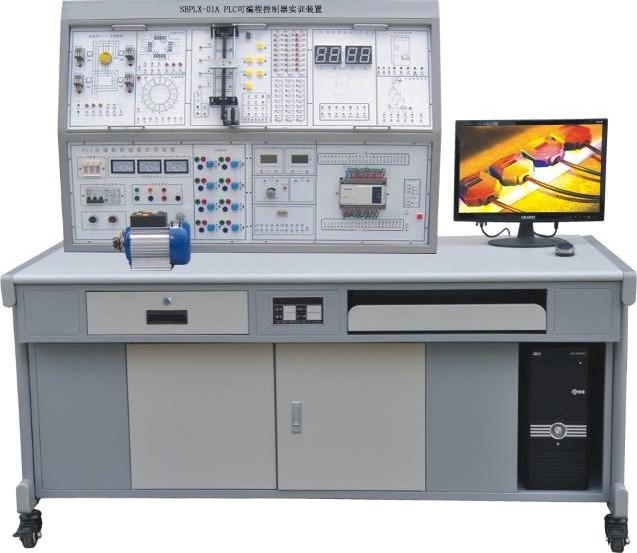

可编程控制器综合实训装置(PLC欧姆龙)PLC可编程控制器综合实训装置

SBPFSM-1PLC可编程控制器实训装置(欧姆龙)



一、概述

PLC可编程控制器综合实训装置是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断发展。根据这一发展形势,全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品,产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

PLC可编程控制器综合实训设备适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电器及PLC控制技术》、《PLC及其应用》的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点

1、装置采用组件多结构更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。

2、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

3PLC主机采用欧姆龙CP1E-N40DR-A,功能更强大。

4、组态棒图网络教学:采用MCGS工控组态软件,打开软件编辑环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。

三、系统构成

1PLC可编程控制器实验台(演示屏与控制箱构成)

2PLC可编程控制器实验演示装置

3PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6PLC及转接通讯电缆

7、电脑或手持编程器(用户自备或代购)

四、PLC可编程控制器实验台控制箱技术指标

1、电源

1.1电源输入:工作电压380V±5%(50Hz),输入时指示灯亮。

1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示,通过启停按钮控制三相交流电压输出。

A:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

B:直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

C:低压直流稳压电源,电压+12V/-12V输出,电流2A

D: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。

E:恒流源,提供0-20mA恒流源

F:单相市电输出,供用户自备仪器使用。

五、PLC可编程控制器主机挂箱功能、特点

PLC主机:输入:24 ?输出16

◆型号:欧姆龙CP1E-N40DR-A

◆输出电压:直流24V,电压表指示

◆利用应用软件编程

◆电源输入:交流220V50Hz

1)功能包括

◆交流电源输入区

PLC主机、编程电缆

LED发光管、指示灯

◆输出负载指示

◆输入模拟开关(按钮和开关)

LED数码管 、蜂鸣器

◆直流稳压电源5V1A24V2A

PLC输入 、输出端口

2PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。

3PLC主机采用日本原装的欧姆龙系列主机。如用户要求时也可配备其他型号主机。

4)实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。

六、实验桌:铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。

七、PLC可编程控制器实验演示挂箱

该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。

演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由六块实验挂箱组成十七个实验内容,它们的型号分别为下:

功能单元一:

SB001交通信号灯PLC自动控制

SB002自动售货机

SB003 LED数码管显示PLC自动控制

SB004艺术彩灯造型PLC控制

功能单元二:

SB005搅拌器的PLC自动控制

SB006自动成型系统

SB007加工中心刀具库选择控制

SB008步进电机的PLC控制

功能单元三:

SB009水塔自动供水系统

SB010邮件自动分拣系统

SB011自动洗衣机系统

SB012电镀系统

功能单元四:

SB013四层电梯PLC自动控制

SB014基础实验

功能单元五:

SB015模拟电视发射塔

SB016自动送料装车

功能单元六:

SB017电机的自动控制

七、实验项目

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

3.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.交通信号灯PLC自动控制实验

7.搅拌器的PLC自动控制实验

9LED数码官显示PLC自动控制实验

10.四层电梯的PLC自动控制实验

11.加工中心刀具库选择控制实验

11.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验

14.步进电机的PLC控制

15.模拟电视发射塔实验实验

15.自动送料装车系统控制实验

17.自动售货机实验

18.自动成型实验

19.水塔自动供水控制系统实验

19.邮件自动分拣实验

21.自动洗衣机控制系统模拟实验

22.电镀过程控制实验

23.三相鼠笼式异步电动机点动和自锁PLC控制(实物)

24.三相鼠笼式异步电动机联动正反转PLC控制(实物)

25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)

26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

27MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验

29.变频器功能参数设置与操作

30.变频器报警与保护功能

31.外部端子点动控制

32.变频器控制电机正反转

33.多段速度选择变频调速

34.变频器无级调速

35.基于外部模拟量(电压/电流)控制方式的变频调速

36.瞬时停电启动控制

37.PID变频调速控制

38.PLC控制变频器外部端子的电机正反转

39.PLC控制变频器外部端子的电机运行时间控制

八、PLC可编程控制器综合实训装置配置清单

名称

型号

数量

单位

备注

实验屏



1

铝合金

电源控制箱



1

钢质喷塑

实验桌



1

铝木结构

PLC主机

CP1E-N40DR-A

1



学生凳



2

塑钢结构

通讯电缆



1



变频器

FR-D720S 1.4KW

1



实验挂箱模块(面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方)

功能单元一

1



功能单元二

1



功能单元三

1



功能单元四

1



功能单元五

1



功能单元六

1



交流接触器实训挂箱

1



三相电机

380V/180W

1



电机导轨及光电编码器



1



软件

欧姆龙编程软件及演示程序

1



组态软件教育版

1



说明书

实验指导

1



专用导线

实验连接线50CM自锁线

30



15CM自锁线

10



系统排线

1



Ф4电机安全叠加连线

30
