SBSJ-10型机械设计陈列柜
一、概述：
机械设计陈列柜,机械设计零件陈列柜，是根据机械设计（零件）课程基本要求设计制造的实验设备。陈列柜通过机械零件模型或实物，配合相应的图文资料，形象地展示与解说机械设计的基本知识，加强学生对通用机械零件的类型、结构特点及其设计的感性认知，为进一步学习机械设计奠定基础。

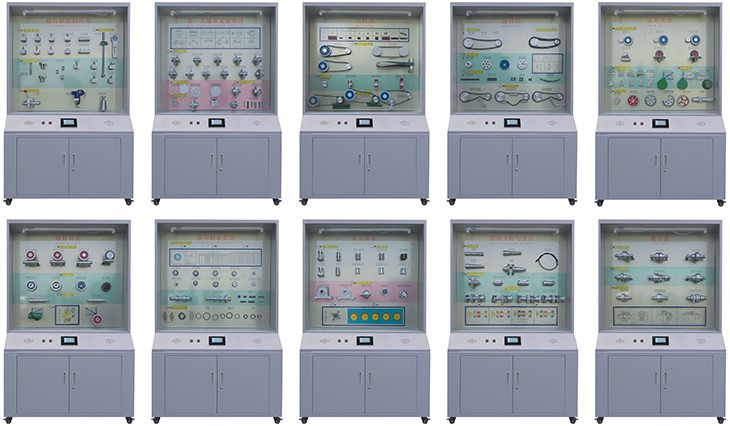

（图片仅供参考、以实际配置为准）
二、技术规格：
（1）全套陈列柜由10个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
（2）陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有中英文陈列柜名称，方便识别；
（4）柜顶部罩板内装有照明日光灯，符合人机工程要求；
（5）柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
（6）柜背设有对开门，有利维护设备和方便维修。
（7）柜底装有万向轮，方便移动。
（8）电动模型采用微电机用单片机驱动
（9）控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
（10）模型材料采用90％铝合金制作，其他采用实物、有机玻璃与工程塑料制作。
三、本陈列柜具有如下特点：
（1）设计理念先进。该陈列柜根据机械基础课程教学改革的需要，按照"塑造实物教材、营造实践环境和促进学生自主认知的基本理念进行优化设计，使"知识、认知、思考"三元一体，支持课程认识实验的开设，促进精品课程建设。
（2）展示内容全面。该陈列柜以国家级规划教材为依据，对机械设计课程内容进行较全面的展示，包括机械联接、机械传动、轴系零部件、润滑与密封等，提供内容丰富的机械设计知识。对不同版本的同名教材具有兼容性；
（3）制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造，制作工艺先进，产品质量稳定，性能可靠，使用寿命长；
（4）进行绿色设计。该陈列柜采用环保材料制造，机械运转无噪声；用电安全；进行宜人化设计；能够适应现代绿色实验室的要求。
四、机械设计陈列柜设备的基本参数及配置：
|
序号 |
陈列柜陈列内容明细 |
|
1、螺纹联接的应用 |
A、螺纹联接应用（3件） 开合螺母、虎钳（实物）、螺旋起重器 B、螺纹联接防松（10件） 对顶螺母、自锁螺母、弹簧垫圈、开口销与开槽螺母、止动垫圈、垫片、串连钢丝、串连钢丝(错误)、冲点、端铆 C、螺纹联接预紧（2件） 测力矩扳手定力矩扳 D、提高强度措施（12件） 均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接 |
|
2、键、花键和无键联接 |
A、键联接类型（11件）及图片（细齿花键） 普通平键联接：圆头平键、方头平键、半圆头平键 导向平键联接、滑键联接、半圆键联接 楔键联接：圆头楔键、方头楔键、钩头楔键 切向键联接 B、花键联接类型（3件） 矩形花键联接 渐开线花键联接 三角形花键联接 C、无键联接类型（2件） 型面联接（一） 型面联接（二） D、销联接类型（10件） 安全销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销 销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销） |
|
3、带传动 |
A、带传动类型（4件） 平带传动 V带传动 同步带传动 交错轴传动 B、带的类型（9件） O,A,B,C,D同步、平皮带，V型接头，多楔带 C、带轮结构（4件） 实心式V带带轮 腹板式V带带轮 孔板式V带带轮 轮辐式V带带轮 D、张紧装置（3件） 定期张紧、自重式自动张紧、张紧轮张紧 |
|
4、链传动 |
A、链传动组成（1件） 链条、主动链轮、从动链轮 B、链传动运动特性 多边形效应模型 C、链轮结构（4件） 整体式链轮、 孔板式链轮、齿圈焊接式链轮、 齿圈螺钉联接式链轮 D、传动链类型（4件） 单列滚子链 双列滚子链 齿形链 E、链传动张紧装置（3件） 张紧轮定期调整、张紧轮自动张紧、压板和托板张紧 |
|
5、齿轮传动 |
A、齿轮传动基本类型（6件） 直齿轮传动、 斜齿轮传动、 人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动 B、轮齿失效形式（5种） 齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形 C、轮齿受力分析（3件） 直齿轮传动受力分析 斜齿轮传动受力分析 锥齿轮传动受力分析 D、齿轮结构（5件） 齿轮轴 实心式齿轮 腹板式结构 加筋腹板式结构 轮辐式齿轮 |
|
6、蜗杆传动 |
A、蜗杆传动类型（3件） 普通圆柱蜗杆传动 圆弧面蜗杆传动 锥蜗杆传动 多头蜗杆 B、蜗轮结构（4件） 齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮 C、蜗杆结构（2件） 有退刀槽蜗杆、无退刀槽蜗杆 D、受力分析（2件） 蜗轮受力分析、蜗杆受力分析 |
|
7、滚动轴承类型 |
A、滚动轴承主要类型（10件） 调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。 B、轴承代号表 C、直径与宽度系列对比（2件） 直径系列的对比 宽度系列的对比 D、滚动轴承结构 轴承结构实物、外圈、滚动体、保持架、内圈 |
|
8、滑动轴承 |
A、向心滑动轴承（5件） 对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承 B、推动滑动轴承（4件） 实心式、单环式、空心式、多环式 C、轴瓦结构（3件） 整体式、剖分式、双金属轴瓦 D、动压轴承工作情况（图） |
|
9、轴的分析与设计 |
A、轴的类型（5件） 光轴、阶梯轴、空心轴、曲轴、钢丝软轴 B、轴上零件定位（4件） 套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位 C、轴的结构设计（4件） 一、二、三步的模型 |
|
10、联轴器与离合器 |
A、刚性联轴器 1、凸比缘式联轴器， 2、十字滑块联轴器， 3、万向联轴器 二、弹性联轴器 1、弹性圆柱销联轴器， 2、圆柱销联轴器， 3、挠性爪型联轴器， 4、星形弹性联轴器 三、离合器 1、牙嵌式离合器， 2、滚柱式定向离合器， 3、多盘摩擦离合器， 4、滚珠安全离合器 |
