SB－38A型PLC控制气动实训设备（单面）

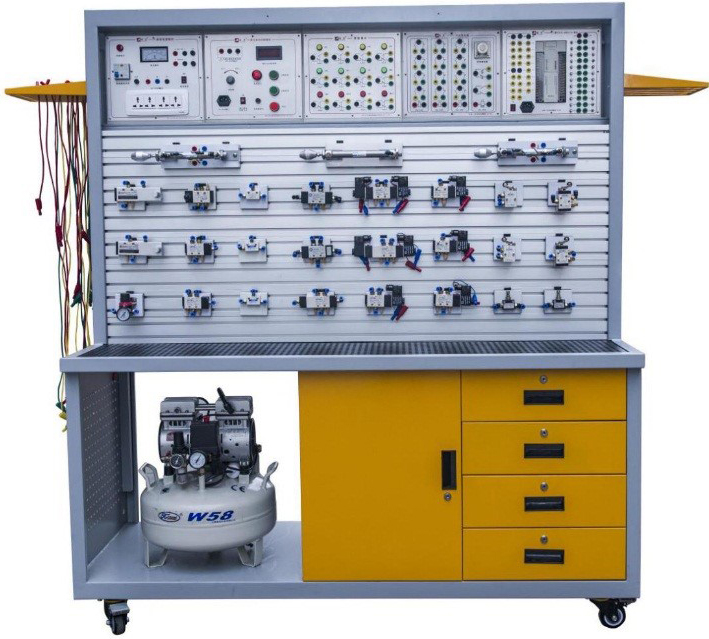

一、 PLC控制的气动实训装备的外观图

（图片仅供参考（以最新款为主）

二、PLC控制的气动实训装备的概述

PLC控制气动实训实训装备，由气动元件部分、电气控制部分及实训台架等组成，电气部分主要由PLC模块、继电器模块、电源模块、按钮模块等部分组成。实训台主体框架采用铝木结构组装完成，台架重量较轻且安装了万向轮，可方便实训台的移动。台架分上下两层结构，上面可放置电气模块，下面是实训屏，实训屏采用带槽铝合金结构，方便各气动元件的安装和拆卸，学生可以根据实验需要在实训屏上任意搭建气动回路，组成具有一定功能的气动系统。实训台采用模块式结构，便于组合与扩展，提高了设备空间的利用率。

气动实训实验装置除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。气动元件与电气部分相结合，从而实现多种控制方式，即气控、电控、气电结合控制等，气控与电控相结合可以组成较为复杂的气动系统。装备配置PLC可编程控制器,利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，到深入PLC控制的应用，与计算机通讯，在线调试等实验功能，是气动技术和电气PLC控制技术的完美结合。本实验平台可完成对各种气动元件的基本原理认识及应用，气动系统的气控、电控及PLC控制等不同控制方式的多种回路实验。

三、 PLC控制的气动实训装备的技术指标

1.电源部分：

带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护设备的功能，供电电压：三相五线 AC 380 V±5%，50Hz；控制电压DC24V/+12V；

2.外形尺寸：长×宽×高＝1560mmX650mmX1800mm

3.整机容量：≤1 kVA；

4.工作环境温度：－5℃～40℃；

5.工作湿度：≤90%(40℃)；

四、 PLC控制的气动实训装备的特点

1. 所有的气动元底部安装了"一种塑料快速拆装底板"置换回路液压元件快捷、方便。

2.实训操作面板采用9条，（宽：80mm×厚：20mm×长：1500mm）型材壁厚：3mm 的"T"型铝合金型材组成，实训面积宽大：（长：1.5米×宽0.72米）各种液压元件在实训操作面板上，可根据需要课程需求，迅速组合成任意气动系统的任意回路。

3.气动系统的各种元件，可随设备的需要，任意安排。

4.实验时组装实验回路快捷、方便；实验回路清晰、明了。

5.电气与PLC控制采用模块组合式的结构，操作方便，整体结构简单，实用性强。

6.采用可编程控制器（PLC）控制，优化了控制方案。

7.易于实现标准化，系列化和通用化，模块化便于设计制造和推广使用。

8.所以气动元器件采用国内知名品牌的亚德客气动元件。

9.合理的专利实训台桌和电气模块化设计，避免实训时，实训回路与电气线路交叉干扰，回路简便，原理清晰。

10.电控模块：采用DC24V安全连线，液压电磁阀接头采用带单向阀的平面快速接头结构，方便、快捷接线，解决端子头脱落、断线等问题

11.实训台桌下方设有：A 液压元件柜：元件柜内有4块尺寸为：570mm×400mm×15mm的液压元件安装板，置放整套液压元件；B工具柜：包含3抽屉工具柜，每个抽屉都具有自锁功能，每层抽屉都要具有隔板，可随意分割空间放置元器件。

五、PLC控制的气动实训装备的实训项目：

本设备控制的气动实训装备可以完成的实训项目：

1.单作用气缸的直接控制；

2.双作用气缸的速度控制；

3.双作用气缸的与逻辑功能的直接控制；

4.双作用气缸或逻辑功能的控制；

5.双作用气缸与或逻辑功能的间接控制；

6.双作用气缸与逻辑功能及延时控制；

7.双手操作（串联）回路控制；

8."两地"操作（并联）回路控制；

9.具有互锁的"两地"单独操作回路控制；

10.延时返回的单往复回路控制；

11.采用双电控电磁阀的连续往复回路控制；

12.多气缸、主控阀为单电控电磁阀电－气控制回路的延时顺序控制；

13.双缸多往复电－气联合控制回路控制；

14.PLC控制的连续往返回路；

15.PLC控制的延时返回的单往复回路。

16.缓冲回路

17.二次压力控制回路

18.高低压转换回路

19.计数回路

20.延时回路

21.过载保护回路

22.互锁回路

23.单缸单往复控制回路

24.单缸连续往复动作回路

25.直线缸、旋转缸顺序动作回路

26.多缸顺序动作回路

27.双缸、同步动作回路

28.回缸联动回路

29.卸荷回路

30.或门型梭阀的应用回路

31.快速排气阀应用回路

32.二位三通压力顺序阀的控制回路

33.压力继电器的控制回路

六、PLC控制气动实训装备的配置

1）PLC模块：FX3U－48MR（继电器输出型），输入24点，输出24点，输入输出点均连接到安全插口上；

2）继电器模块：由三组中间继电器和一组时间继电器组成，各种继电器接头均接到面板上，进行实训时方便插拔连接；

3）按钮开关模块：有三种不同颜色的按钮组成，各种按钮开关接头均接到面板上，进行实训时方便插拔连接；

4）气动元件模块：元件安装在快捷底板上，方便实训模块在实训屏上进行固定、拆卸；

5）电源模块：带单相漏电保护、输出电压220 V、控制电压：直流电源24 V；

6）实训桌：主体框架内置加强方钢，分上下层结构，上层为铝合金实训面板，实训面板采用带9条，型材壁厚3mm的"T"型槽铝合金组成，方便安装和拆卸各种气动元件，使得更换元件更快捷。

序号	名称	规格型号	单位	数量
1	实训桌	1600x650x1800mm	张	1
2	电源模块	152	块	1
3	按钮模块	148	块	1
4	中间继电器模块	147	块	2
5	PLC主机模块	360	块	1
6	编程线缆	与PLC配套	根	1
7	COM口延长线	1500mm	根	1
8	气动元件		套	1
9	静音空压机	W58	台	1
10	管塞	直径φ6	只	10
11	气管	直径φ6	米	30
12	安全连接线		包	1
13	电源插座	子弹头三位插板	个	1
14	电源线	国标	根	1
15	实训指导书	实训指导书	本	1
16	光盘	PLC编程软件、	套	1

序号	名称	型号/规格/编号	单位	数量	备注
1	不锈钢迷你气缸	MA20X100-S-CA	只	3	亚德客
2	不锈钢迷你气缸	MSA20X100-S-CA	只	1	亚德客
3	三联件	GC20008F1	只	1	亚德客
4	单向节流阀	ASC200-08	只	6	已装气缸上
5	凸头按钮型手动阀（常开）	M3PP210-08-R	只	2	机械阀亚德客
6	凸头按钮型手动阀（常闭）	M3PP210-08-R	只	2	机械阀亚德客
7	滚轮杠杆型机械阀	M3R210-08	只	4	机械阀亚德客
8	旋钮阀	S3HS08R	只	1	亚德客
9	手控二位五通阀	4H210-08	只	1	亚德客
10	单气控二位三通阀（常开式）	3A210-08N0	只	1	亚德客
11	单气控二位三通阀（常闭式）	3A210-08-NC	只	1	亚德客
12	单气控二位五通阀	4A210-08	只	2	亚德客
13	双气控二位五通阀	4A220-08	只	2	亚德客
14	双气控三位五通阀	4A230C-08	只	1	亚德客
15	单电控二位三通阀（常开式）	3V210-08-NO	只	1	亚德客
16	单电控二位三通阀（常闭式）	3V210-08-NC	只	1	亚德客
17	单电控二位五通阀	4V210-08	只	2	亚德客
18	双电控二位五通阀	4V220-08	只	1	亚德客
19	双电控三位五通阀	4V230 C -08	只	1	亚德客
20	梭阀（或门阀）	ST-01	只	2
21	双压阀（与门阀）	KSY-L3	只	2
22	快速排气阀	QE-01	只	1
23	延时阀常闭式	XQ230450	只	1
24	延时阀常开式	XQ230450	只	1
25	带压力表的减压阀	AR20001	只	1	亚德客
26	三通	φ6	只	10
27	电控行程开关	LX19-001	只	6
28	蓄能器	1L	1	只
29	二位三通压力顺序阀	VD-3-PK-3	1	只
30	压力继电器	JD01	1	只

序号	名称	型号/规格/编号	单位	数量	备注
1	大剪刀		把	1	五金工具
2	十字螺丝刀	4寸	套	1	五金工具
3	一字螺丝刀	4寸	套	1	五金工具
4	内六角扳手	7件套	套	1	五金工具
5	开口扳手	17～19	把	1	五金工具
6	开口扳手	12-14	把	1	五金工具
7	活动扳手	250*30	把	1	五金工具
8	工具箱		个	1	五金工具
