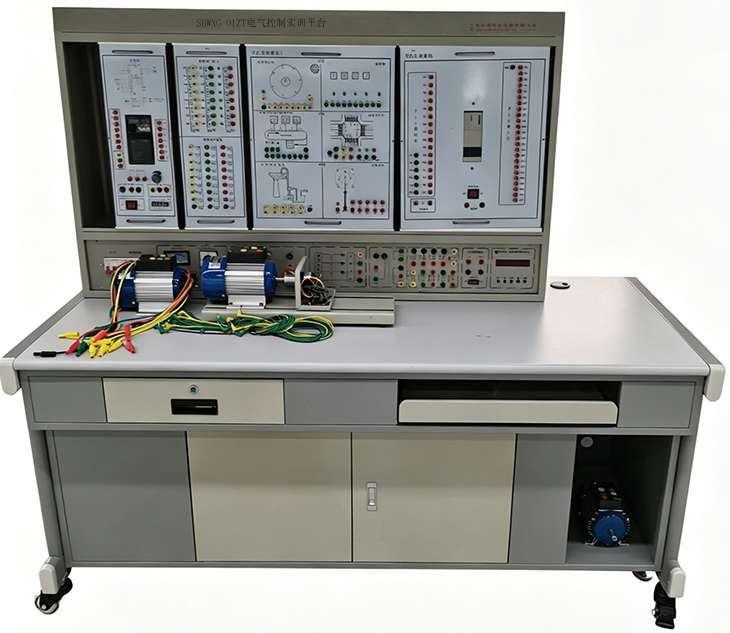

SBWXG-01ZT电气控制实训平台

一、电气控制实训平台概述

电气控制实训平台满足《电工技能训练（初中高级）》《电气控制技术》《PLC控制技术》等教学内容；是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足大中专院校电气专业PLC与电气控制技术教学要求，实训单元分模块设置。

二、电气控制实训平台特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；

4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；

6.通过走线槽进行走线，进行工艺布线训练。

7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。

三、电气控制实训平台技术性能：

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1305×805×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、电气控制实训平台的基本配置及功能

（一）DW02 电源控制箱

主控屏为铁质双层亚光密纹喷塑结构，铝质面板。

（二）主控功能板配备资源

1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；

2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；

3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；

4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。

5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

★（四）配套教学资源（共配1套，注：购买10台设备以下无此项配置）：

1、在线教育课程开放平台（具有软件著作权，共配1个登录帐号）

1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！

2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。

3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！

4）部分微课内容举例：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

2、仿真软件

★A.电力拖动仿真教学软件（网络版、具有软件著作权）

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

二、软件功能要求

1．具有教学游历功能

（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。

（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。

（3）实现的教学效果：要求对现场环境产生较深刻的印象，解决专业认识性实习课题；实现对现场设施、设备初步认识，解决岗位认识性实习课题。

三、模块列表

一级模块	内容
初级	三相异步单向转动控制、三相异步机正反转控制、三相异步机两地控制
中级	手动顺序控制与测量、能耗制动控制与测量、Y/△启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机控制
高级	正反转能耗制动与无功计量、双速电动机控制、Y/△启动顺序控制、三速电动机控制、直流电动机正反转、调速与制动、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制
综合	车床、钻床

★B、三菱PLC与变频器仿真教学软件（网络版，具有软件著作权）

一、产品技术要求

软件PLC产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包括可编程控制器和变频器在内的26个项目，每个项目又根据需要设有：实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块，基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。该软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。

级别	内容
中级	PLC工作原理控制、程序的执行过程、电动机的起停控制、电动机的正反转控、电动机循环正反转控制、三速电动机控制
高级	星/角起动控制、电动机正反转能耗制动控制、彩灯循环控制、数码管的点亮控制、大小球传送装置控制、简易机械手的控制
技师	电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、小推车控制、停车场车位的控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作
综合	手持编程器的操作、X62W万能铣车、Z3050摇臂钻床、CA6140型车床

序号	挂箱编号	实训模块名称	数量	备注
1	DW-06	维修电工实训考核组件（一）	1件	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
2	DW-07	维修电工实训考核组件（二）	1件	提供空气开关1只、3P熔断器2只、交流接触器3只
3	DW-08	维修电工实训考核组件（三）	1件	提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
4	DW-09	维修电工实训考核组件（四）	1件	提供交流接触器4只
5	DW-PLC	PLC可编程控制器实训组件	1件	提供三菱FX1N-40MR-001型主机
6		PLC实训模块	1套	抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光
				自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机
				机械手控制/自控成型机/加工中心
				四层电梯/基础实验/中间继电器
7	DW-BPQ	变频器实训组件	1件	提供三菱FR-D720S-0.4KW变频器，可与PLC进行通讯实训
8	工业触摸屏模块		1块	配有昆仑通态7英寸触摸屏； DC 24V供电，彩色触摸屏 ,配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。
9		SC-09编程电缆	1根	用于PLC主机与PC机通讯
10		编程软件	1套	提供三菱SWOPC-FXGP/WIN-C编程软件
11		网孔实操板	1块	通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。
12		三相鼠笼异步电动机	1台	交流380V/△
13		三相鼠笼异步电动机	1台	交流380V/Y（带速度继电器）
14		三相双速异步电动机	1台	交流380V/△/YY
