SBZN-01智能制造电气工作台
(1)工作台简介
智能制造电气工程应用装置工作台架是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装实验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展实验的载体。

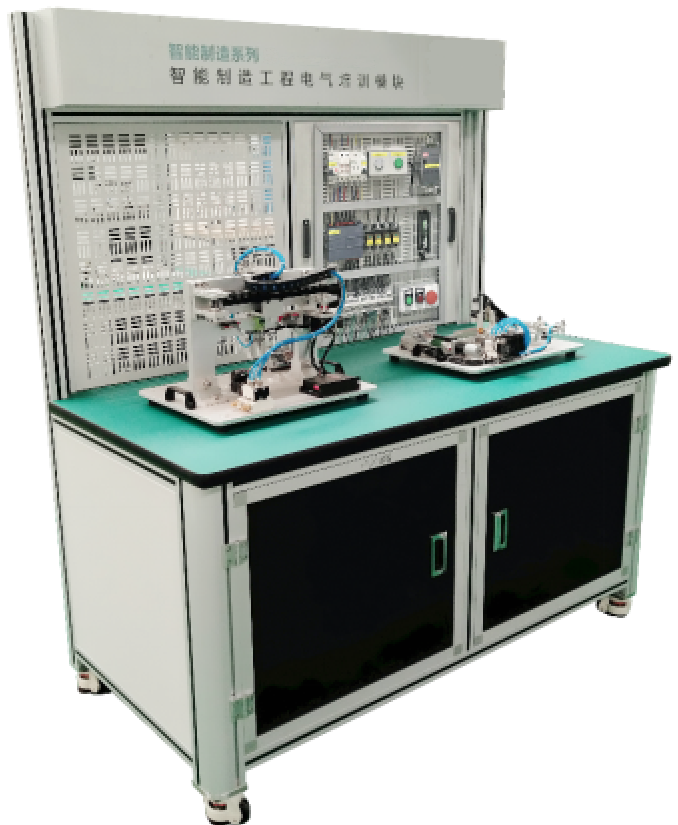

参考图
n 主要技术参数：
1)供电电源：AC220V 50Hz；
2)使用功率：0.7kW；
3)框架材料：半弧形铝合金立柱框架；
4)桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5)封板材料：优质钣金；
6)通讯方式：以太网；
7)实验台尺寸：约1500*750*1750mm。
(2)配套控制器系统
采用CPU 1214C，紧凑型PLC控制器带有1个PROFINET通信端口，集成输入/输出：14DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0-10V DC或0-20MA，供电：直流DC 20.4-28.8V。每一工作单元由一台PLC承担其控制任务，多台实训装置可进行组合实现小型网络化的控制。
(S7-1200控制器)
n 控制器主要技术参数：
1)供电电源：DC24V；
2)工作存储器：100KB；
3)装载存储器：4MB；
4)保持性存储器：10KB；
5)集成I/O:14点输入/10点输出；
6)模拟量输入：2路输入；
7)通讯方式：PROFINET。
n 触摸屏主要技术参数：
1)通讯口：1个RS485、1个RS232、1个USB、1个网口；
2)显示屏：7寸；
3)通讯方式：RS232、RS485、以太网通讯等；
4)网线连接口：RJ45。
（3）配置参考清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
工作台 |
1. 供电电源：AC220V 50HZ; 2. 使用功率：0.7KW 3. 框架材料：半弧形铝合金立柱框架； 4. 桌面材料：高密度压缩板材制作，表面具有防静电桌垫； 5. 封板材料：优质钣金； 6. 通讯方式：以太网； 7. 尺寸：1500*750*1750mm。 |
1套 |
|
2 |
警示灯 |
1. 灯管为发光二极管 2. DC24V 常亮型 3. 红/绿/黄三色 |
1只 |
|
3 |
开关电源 |
1. 输入：AC220V 50HZ； 2. 输出：DC24V 5A； 3. 具有电流过载保护功能。 |
1只 |
|
4 |
PLC可编程序控制器 |
1. 型号：S7-1200 1214C 2. I/O输入:14点 3. I/O输出：10点 4. 模拟量输入：2点 |
1套 |
|
5 |
触摸屏 |
7寸 1个RS485、1个RS232、1个USB、1个网口 |
1台 |
|
6 |
交流空开 |
1P+N 10C |
1只 |
|
7 |
熔断器座 |
RT18-32X |
2只 |
|
8 |
熔断器 |
10A |
2只 |
|
9 |
模数化插座 |
三芯 10A |
1只 |
|
10 |
插头 |
三芯 10A |
1只 |
|
11 |
中间继电器+底座 |
DC24V MY4N-J |
4套 |
|
12 |
电源指示灯 |
AC220V 红色 Φ22开孔 |
1只 |
|
13 |
控制指示灯 |
DC24V 红色 Φ16开孔 |
1只 |
|
14 |
启动按钮 |
DC24V 绿色 Φ22开孔 |
1只 |
|
15 |
停止按钮 |
DC24V 红色 Φ22开孔 |
1只 |
|
16 |
急停按钮 |
DC24V 红色 Φ22开孔 |
1只 |
|
17 |
双层接线端子 |
UKK-05 |
20片 |
