低压供配电技术实训台,低压供配电技术实训设备 > 行业新闻 >低压供配电技术实训设备

2022年2月19日

低压供配电技术实训台,低压供配电技术实训设备

低压供配电技术实训台是高等职业技术学院电气自动化技术专业必修的一门专业技术课，也是该专业的一门主干课程，为所有生产厂矿供配电岗位培养合格的高端技能型技术人才。它与企业供配电系统和变电所直接对应，主要介绍企业供配电系统和变电所设计、运行、维护与检修所必需的基本理论和基本知识。其特点是工程性、实践性强，涉及内容广泛。需要进行理论教学和必要的实习、实训、课程设计等实践教学环节。配电实训课程建设在实验、实训教材建设、多媒体教学、教学资源建设、教学改革等方面在我院这几年的跨越式发展中，明显处于落后的地位。同时电气自动化技术专业作为教育部、财政部重点扶持专业也有这一项建设内容。为此，特提交低压供电技术实训室建设方案。
配电实训课程在我院开设于电气自动化专业，由于这几年毕业生的就业去向，主要面向工矿企业，特别是高端制造业急需电气方面的专业人才。因此，按照高职教育人才培养目标的要求以及学生的就业趋势，配电实训课程以培养实际动手能力为教学目标，我们在教学内容上增添了中小型企业供电设计、院变电所改造、供电系统的运行和设备维护与管理等体现实用性的内容；专业课的关键是学生操作能力的培养，要做到这一点，实验、实习、实训条件非常重要，由于现在实践教学条件较差，整个课程以理论为主，实践教学本想以现场参观和现场实习为主，但鉴于条件一直难以实施。现在我们采取的教学方法是：① PPT课件的方法。利用课件课容量大的特点，把供配电设备和特殊行业的供配电设备的外形图做在课件上，使大家有一个感性的认识；③ 上网学习。鼓励大家进行网上学习，了解新设备，学习新知识；采用这种教学方式，可基本满足培养目标的要求，学生学习兴趣高了，但是学生的操作能力的培养却由于受到没有实验实训设备的限制，并没有显著提高。
配电实训课程为理论教学与实践环节教学交互进行的综合性课程，课程采用马桂荣老师主编的高职高专精品教材，配以多媒体课件，采用传统与现代教学方式相结合的等多种教学模式，如果能够在实验室实训场讲授设备及配电装置章节，在现场讲授电气主接线及断路器、隔离开关倒闸操作顺序等，相信能够取得了更好的教学效果。
“配电实训低压成套开关设备” 的建立可作为我院用于高级维修电工的实训考核，也可作为高校“供配电技术”等课程的实训设备。也能够满足变配电室值班电工、厂用电值班员、进网电工等相关工种培训及技能考核的需要。设备采用电力工业现场典型的开关元件及成套装置，使学员不仅可以掌握典型供配电系统的构成，常用开关元件的安装、接线、操作，供配电系统的停送电和倒闸操作, 通过多级配电，能够使学生清晰的理解三级配电两级保护的概念，而且通过实训可以让学生真正掌握以及动力配电线路的主要构成。

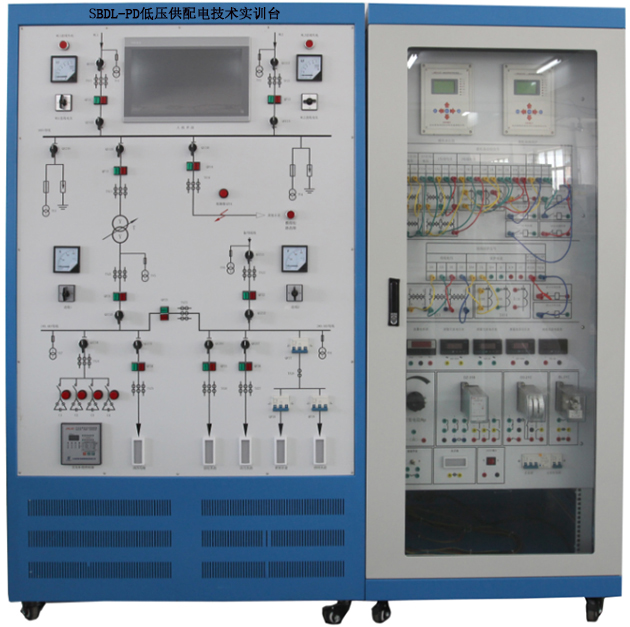

SBDL-PD低压供配电技术实训台

一、低压供配电技术实训设备技术参数

1、人身安全和设备安全保护功能

1.1 满足国家标准，在低压供配电技术实验装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验安全。

1.2采用全封闭性安全实验导线避免学生双手模电而造成的触电事故。

1.3仪表设有过量程保护功能，交直流电源具有短路保护。

1.4控制屏电源由接触器通过启、停按钮进行控制。

1.5调压器输出接有高灵敏度的电子线路过流保护和保险丝双重保护功能，相间电源、线间电源过电流或直接短路均能自动保护。

2、电源说明

工作电源：三相 380V±5% 50Hz，通过通断按钮控制输出0~380V可调交流电压，最大输出功率3kVA，并带有电流型漏电保护器和高灵敏度保护的多重保护。

3、整机容量： <3kVA

4、控制屏

采用操作控制屏加控制柜的方式，均为固定式结构，操作控制屏为实训一次线路，从上到下依次为总降变电所、低压配电所及建筑用电负荷，控制柜为二次控制回路，装有备用电源自动投入装置、仪表、无功自动补偿控制器、常规继电器等。

5、仪表说明

交流电压表：测量范围0-500V仪表精度0.5级，并具有超量程保护功能。

交流电流表：测量范围0-5A，并具有超量程保护功能。

直流电压表：测量范围为0～500V，并具有超量程保护功能。

直流电流表：测量范围为0～2A，并具有超量程保护功能。

电秒表：采用单片机制作，带有启动和停止接线柱，显示单位分别为s和ms，量程可实现自动切换。

6、主要部件的技术指标

6.1备用电源自动投入装置

适用于10kV及以下电压等级的进线开关，内桥开关及主变两侧开关的自投装置，可在开关柜就地安装。

6.2无功功率自动补偿控制器

本系列控制器采用高性能单片机为基本硬件，充分利用计算机的高速运算力和逻辑判断力，使本系列控制器真正做到了智能化、数字化。

6.3实验室安全管理平台软件（正版软件，现场演示和提供著作权证书原件）

6.3.1该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

6.3．2在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警

6.3．3可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。

7、实验导线

实验连接导线采用高可靠全封闭手枪插型式，内部为无氧铜抽丝而成发丝般细的128股线，质地柔软，护套用粗线径、防硬化化学制品制成，插头采用实芯铜质件。

8.工业4.0仿真实训软件（正版软件，提供著作权证书原件，且现场逐条演示以下内容）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

8.1 PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

8.2电工电子仿真

8.2.1接线仿真

8.2.2电路仿真

8.2.3排故仿真

8.2.4原理仿真

8.2.5电机拆装仿真，三相异步机拆分、单相异步机拆分等

8.2.6仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等

8.3气动回路仿真

8.3.1软件不少于28回路的在线及离线仿真

8.3.2软件中设置的不少于14路典型气路设备故障。

8.3.3软件状态含"模拟运行""联机运行"即离线仿真、在线仿真。

8.4液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。

8.5传感器仿真

8.5.1温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真

8.5.2液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真

8.5.3流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真

8.6在线学习培训

8.6.1在线学习系统首页须有投标企业LOGO，提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

8.6.2教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

8.6.3教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

8.6.4学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

8.7 PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

8.8 PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

8.6.1自动化创新物联网应用云平台模块（投标现场演示）

本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据，具有以下功能。

01数据云系统上传02手机数据查询03历史数据查询04数据分析统计05邮箱报警06微信报警07微信反向控制08二次开发

9.0物联网自动化应用软件（正版软件）

9.1数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。

9.2控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。

9.3历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

9.4设备报警：报警信号为模拟量采集数值或者开关量可以自由设定，如当模拟量输入超过时产生报警，通过物联网自动化应用软件将报警信号上传到云平台，通过云平台向设置的邮箱地址或者微信推送报警信号，每台设备对应设置一个微信账号和一个邮箱账号用于接受报警信号。

9.5通过手机微信关注云平台可以实现远程控制输出及监视输入状态变化。

9.6终端画面包含：01数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。02联网设置界面：设置现场数据连接云平台后台数据库管理
