液位流量压力温度实验装置

SBYCEW-9液位流量压力温度实验装置



液位流量压力温度实验装置,过程控制实验装置是模仿现代工业生产过程中常见的物理量,诸如温度、压力、流量、液位等参数,对其进行测量、控制,分析过程参数变化特性,研究过程控制规律(PID控制)的教学实验设备,过程控制综合实验装置选用智能化的工业用仪器仪表,接近工业实际,使用安全,运行稳定,维护简单,性价比优越。本装置集合多种控制方式,再现实际工业现场使用的控制手段,并提供用户更友好的二次开发接口。能满足本科院校电气工程及自动化、电子信息、机电类等相关业教学的需要。要求该过程控制实验装置是一套基于智能仪表、远程数据模块控制的实验设备,系统至少包括流量、温度、液位、压力等热工参数,可实现系统参数测定、单回路控制、串级控制等多种控制形式。

系统总体结构原理图和实物图如下:

1 液位流量压力温度实验装置系统总体结构原理图

2 液位流量压力温度实验装置全透明实物图

主要配置和详细指标

1. 智能电动调节阀

1)实物图

2)技术指标

型号:02V口。

工作电压:220v交流,控制信号4-20ma。反馈信号4-20ma,位置进度±1%,有OLED大屏显示。

功率:待机功率5w,堵转功率30w

系统最大误差,误差(定位精度+0.1%+0.1%

特点:电动调节阀是新一代超小型电子式一体化直行程电动调节阀。

采用精小型电动执行器伺服放大器,经伺服放大器控制,使电机带动减速器运行而产生轴向推力,使阀芯移动,改变阀门的开度,达到对液位,流量等工艺参数的调节,从而实现自动控制的目的。

阀体为铸铁材质,阀芯为不锈钢材质,国标法兰安装,DC420mA电流信号控制,工称通径DN15。该调节阀为直行程气动控制调节阀,具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。

由控制器直接发送模拟信号控制阀门定位器,阀门定位器驱动执行机构动作,使用和校正都非常方便;使用和校正非常方便。

2. 磁力泵

1)实物图

2)技术指标

型号:MP-20R低噪音。

供电电压:二相交流220VAC

功率20W

扬程2,流量20l/min.

3.扩散硅压力(液位)变送器

1)实物图

2)技术指标

型号:YC-800

供电电压:24v,两线制4-20Ma输出。

功率:0.5w

特点:螺纹接口M20*1.5 选用美国NovaSensor原装进口的扩散硅隔离探头。输出信号:选4-20mADC(二线制);接头及外壳材料:不锈钢(1Cri18Ni9Ti0-5kpa。一个一体式压力送器用来对水箱压力进行检测,其测量量程为05Kpa,精度为0.5级。接液件材质为JIS SCS14A 哈氏合金C-276 JIS SUS316,带不锈钢隔离膜片,NEPSI隔爆许可:dⅡCT6 环境温度为-40-60℃ 电气接口为1/2NPT,同时采用信号隔离技术,对传感器温度漂移跟随补偿。

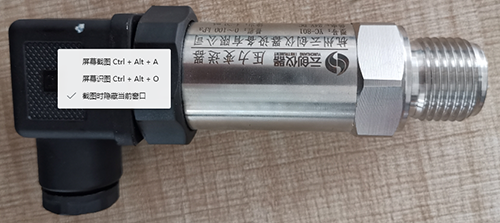

4. 扩散硅压力(管道压力)变送器

1)实物图

2)技术指标

型号:YC-801

供电电压:24v,两线制4-20Ma输出。

功率:0.5w

特点:螺纹接口M14*1.5 选用美国NovaSensor原装进口的扩散硅隔离探头。输出信号:选4-20mADC(二线制);接头及外壳材料:不锈钢(1Cri18Ni9Ti0-5kpa。一个一体式压力送器用来对水箱压力进行检测,其测量量程为05Kpa,精度为0.5级。接液件材质为JIS SCS14A 哈氏合金C-276 JIS SUS316,带不锈钢隔离膜片,NEPSI隔爆许可:dⅡCT6 环境温度为-40-60℃ 电气接口为1/2NPT,同时采用信号隔离技术,对传感器温度漂移跟随补偿。

5.温度传感器PT100和温度变送器

1)实物图

2)技术指标

型号:PT100

供电电压:24v,两线制4-20Ma输出。

功率:0.5w

分度号:PT100.常温-100°

特点:Pt100传感器精度高,热补偿性较好,用于做标准校验用热电阻。变送器部分供电DC24V,输出4-20mA DC通信功能,用于测量加热模块内部的温度,是工业现场中常用的一温度测量仪表。精度为0.5

5. 涡轮流量计及流量变送器

1)实物图

2)技术指标

型号:FMCLWGY-10

供电电压:24v,两线制4-20Ma输出。

功率:0.5w

量程:流量范围:0.21.2m3/h

特点:口径DN15,外螺纹M20*15连接。 进度0.5

6.控制器NI USB-600812

1)实物图

2)技术指标

型号:NI USB-6008

供电电压:USB

特点:

模拟输入

通道数4 , 8

单端通道8

差分通道4

分辨率12 bits

采样率10 kS/s

吞吐量 (所有通道)10 kS/s

最大模拟输入电压10 V

最大电压范围-10 V - 10 V

最大电压范围的精度138 mV

最小电压范围-1 V - 1 V

最小电压范围的精度37.5 mV

量程数8

同步采样否

板上存储量512 B

模拟输出

通道数2

分辨率12 bits

最大模拟输入电压5 V

最大电压范围0 V - 5 V

最大电压范围的精度7 mV

最小电压范围0 V - 5 V

最小电压范围的精度7 mV

频率范围150 S/s

单通道电流驱动能力5 mA

总电流驱动能力10 mA

数字I/O

双向通道12

内置信号连接兼容LabVIEWLabWindows/CVIMeasurement Studio for Visual Studio .NETNI USB-6008为简单的数据记录、便携式测量和院校实验室实验等应用提供基本的数据采集功能。该产品价位适于学生购买,但其强大的功能足以应对更为复杂的测量应用。 借助NI USB-6008及其内含的即用型数据记录仪软件,几分钟内就可完成基本的测量,或使用LabVIEWC语言以及内含的NI-DAQmx Base测量服务软件编程自定义测量系统。为了能够让仿真、测量和自动化理论课程与实际实验操作相结合,NI还开发了包含LabVIEW学生版副本的USB-6008学生套件。

Labview数据采集和控制软件

LabVIEW是一种程序开发环境,由美国国家仪器(NI)公司研制开发,类似于CBASIC开发环境,但是LabVIEW与其他计算机语言的显著区别是:其他计算机语言都是采用基于文本的语言产生代码,而LabVIEW使用的是图形化编辑语言G编写程序,产生的程序是框图的形式。

LabVIEW软件是NI设计平台的核心,也是开发测量或控制系统的理想选择。 LabVIEW开发环境集成了工程师和科学家快速构建各种应用所需的所有工具,旨在帮助工程师和科学家解决问题、提高生产力和不断创新。

附件及详细说明

附件详细说明

实验用淡蓝色透明有机玻璃水箱

2

2个圆型有机玻璃水箱,直径20cm, 实验水箱设计要求:水箱结构独特,由三个槽组成,分别为缓冲槽、工作槽和出水槽,进水时水管的水先流入缓冲槽,出水时工作槽的水经过带燕尾槽的隔板流入出水槽,这样经过缓冲和线性化的处理,工作槽的液位较为稳定,便于观察。水箱底部均接有扩散硅压力传感器与变送器,可对水箱的压力和液位进行检测和变送。

储水箱

1

  10MM厚的有机玻璃0.5mm*0.5mm*0.5mm,加上不锈钢盖子。内有独特的结构设计和不锈钢过滤网,拆洗方便,如果要清洗水箱内部的污垢可以把过滤网罩卸下来,以防杂物进入水泵和管道。水箱的上部和底部装须有注水不锈钢阀门和不锈钢排水阀门,方便实验用水的更换。

不锈钢支架

1

镜面不锈钢管30*30管子做成。700*600*600

阀门

7

整个系统管道由敷塑不锈钢管连接而成,其中储水箱底部装有出水阀,当水箱需要更换水时,把出水阀打开将水直接排出。

接触器

2

电磁阀安装在电动调节阀的旁路,电磁阀工作压力:最小压力为0kg/cm2,最大压力为10kg/cm2;工作温度:-560℃。工作电压交流220v

配有24v直流稳压电源



朝阳电源

全部不锈钢管及配件,增加设备的使用寿命。

1

  管道及阀门:整个系统管道由不锈钢管连接而成,所有的手动阀门均须采用优质球阀,避免管道系统生锈。

加热温控实验箱

1

由加热铝锭、加热电阻、Pt100、温度变送器组成,降温装置。

不锈钢储水箱

1

内有独特的结构设计和不锈钢过滤网,拆洗方便

储水箱自动进、排水装置

1

自动进排水减轻实验老师工作

系统配置清单

名称

型号

厂家

智能电动调节阀





磁力泵

MP-20RV

新西山

扩散硅压力(液位)变送器

YC800

上海硕博

压力变送器

YC801

上海硕博

涡轮流量计及流量变送器

FMCLWGY-10

合肥福斯达

温度传感器

PT100

上海硕博

调压模块

DTY-220D10G

杭州西子

实验用淡蓝色透明有机玻璃水箱

YC-001

上海硕博

有机玻璃储水箱

YC-002

上海硕博

不锈钢支架

YC-002

上海硕博

配有24v直流稳压电源

MD50-24

鸿海电源

全部不锈钢管及配件,增加设备的使用寿命。





加热温控实验箱

YC-003

上海硕博

NI数据采集板卡

NI USB-6008

美国NI公司

装置技术条件

1)输入电源:二相三线AC220V±10 50Hz

2)工作环境:温度-10℃- +40℃,相对湿度<85%(25℃)  海拔<4000m

3)装机容量:<0.5kVA

4)外形尺寸:700mm×650mm×500mm;偏差为5%以内。

实验内容

过程控制调节装置特性实验

1. 水箱单容特性实验

2. 温度特性实验

3. 电动阀流量特性实验

4. 压力特性实验

过程控制系统实验-单回路控制系统实验

1、单容液位控制实验

2、流量控制实验

3、温度控制实验

4、压力控制实验

过程控制系统实验-串级控制系统实验

1、上水箱液位与电动阀支路流量串级控制实验

2、上下水箱串级控制实验

过程控制系统实验-比值控制系统实验

1、单闭环比值流量控制实验

2、随动流量比值控制实验

过程控制系统实验-前馈反馈控制系统实验

1、单容液位前馈反馈控制实验

复杂控制系统

1.液位和压力解耦控制实验

虚拟仪器技术实验

1. LabVIEW软件的基本认识

2. LabVIEW软件的编程练习--单回路控制系统实验

3. LabVIEW软件的编程练习--串级控制系统实验

4. LabVIEW软件的编程练习--比值控制系统实验

5. LabVIEW软件的编程练习--前馈反馈控制系统实验
