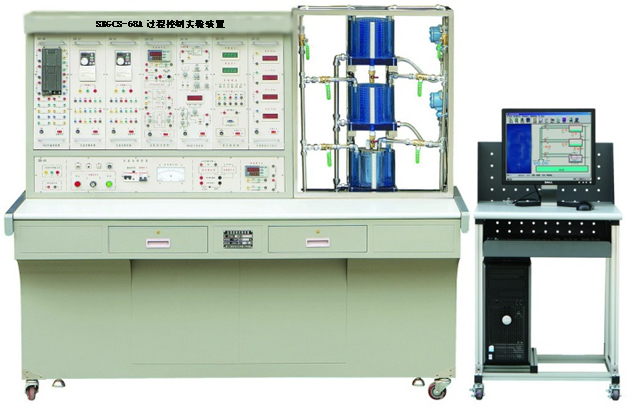

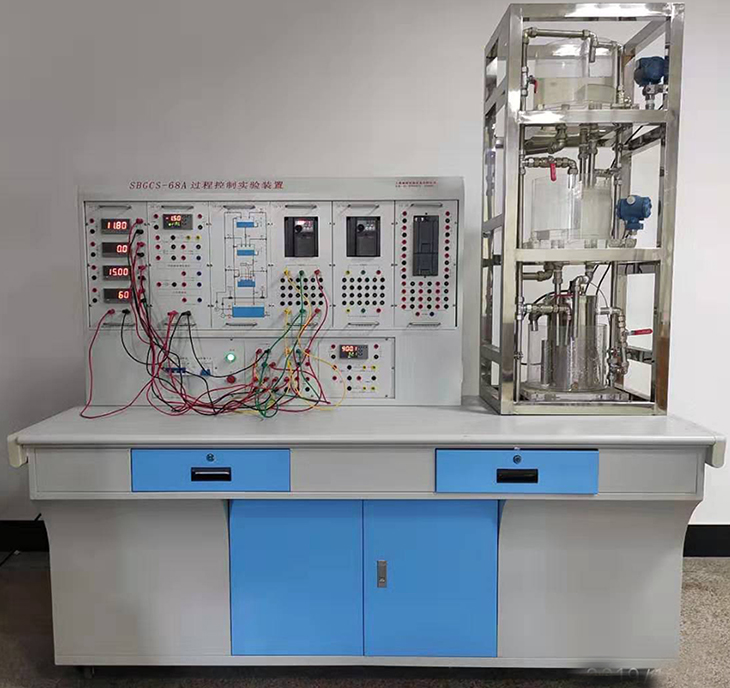

SBGCS-68A过程控制实验装置




一、概 述

“过程控制实验装置”是本企业根据自动化专业及其相关专业教学的特点,吸收了国内外同类实验装置的特点和长处,经过精心设计、多次实验和反复论证,研发的一套全新的实验装置。

本装置可满足《自动控制理论》、《过程控制》、《自动化仪表》以及《传感器检测与转换技术》等课程的实验教学,除了能满足本、专科学生不同层次的实验教学要求,还能为研究生、相关专业老师和工程技术人员进行复杂控制系统、智能控制系统等方面的研究,提供了实验对象和实现的途径。

二、装置特点

1.过程控制实验装置的各种功能均综合在一个实验台上,采用积木式结构,系统结构紧凑、造型美观大方、便于运输及实验室的多台布局。

2.对象小型化、适应性强、综合性强,控制对象模型由不锈钢和有机玻璃水箱组成,实验水箱在屏右边能清楚看见,管道流程直观、清晰。

3.参数全面,涵盖了液位、流量、压力、温度四大典型过程控制参数。

4.小型(小功率)执行元件,它们是二个磁力驱动泵和一个电加热器,使整体结构更为紧凑、小型化。

5.系统控制方式多样性

主要有智能仪表控制、PLC控制、两套磁力泵交流变频调速控制和单相移相调压控制等,并可组成不同的控制方式。

6.安全保护齐全

设有电压型漏电保护器和电流型漏电保护器各一组;强电连接线及插座均采用全封闭结构,使用安全、可靠、防触电;强、弱电连接及插座分开,不会混插,避免错接线而损坏设备。

三、系统组成

过程控制实验装置集多参数控制为一体,由过程控制对象、传感器、变送器、调节器、执行器、显示器和计算机(用户自配)等组成。

1.控制对象的模型由上、中、下三个水箱及一个储水箱组成,上、中、下水箱由两台磁力泵供水。

上、中两个水箱各装有一个扩散硅压力变送器来检测压力和液位;下水箱是一个复合式水箱,其中内筒不锈钢水箱中装有500W电加热器和PT100温度传感器。主管道上装有小型涡轮流量计(定做)、小型阀门和两台磁力驱动泵。水箱中的水位、压力、水温以及供水的流量都可以用于构成控制系统的被控参量。

两台磁力泵中的任一台都可作为调节通道或干扰通道,模拟现场产生的干扰信号,以验证系统的稳定性和抗干扰性能。

2.实验挂箱

本装置共提供五个实验挂箱,分别是GK02传感器输出与显示; GK-06面板流程图;GK07交流变频器(日本三菱)挂箱(配两个);GK08 PLC控制器(西门子S7200)挂箱。

3.PC/PPI专用编程电缆线

4.RS232/485通讯转换器

5.豪华型电脑桌

6.计算机(用户自备)

7.上位机软件

PLC编程环境软件为STEP 7-Micro/WIN32,它可以对S7-200的所有功能进行编程。上位机具有二种监控软件:

1MCGS工控组态软件(DEMO):利用PC/PPI电缆线组成PLCMCGS工控组态软件监控系统,以及利用RS232/485转换器组成智能调节仪与MCGS工控组态软件监控系统,可实现对被控对象过渡过程的数据采集和存储,数据曲线的动态显示和监控。MCGS工控组态软件还可以对控制对象的图形任意组态,动态显示,编制控制策略,输出实时曲线、历史曲线、实时数据、历史数据,打印工程报表,操作菜单设计等一系列强大的功能。

四、技术指标

1.供电电源:单相三线220V±10%  50Hz

2.整机最大功耗:<1kVA

3.整机尺寸:172cm×73cm×160cm

五、基本实验项目

1.实验装置的基本操作与仪表调试

2.压力变送器的零点迁移和性能测试实验

3.单容自衡水箱的对象特性测试实验

4.双容自衡水箱的对象特性测试实验

5.温度位式控制实验

6.温度连续控制实验(智能仪表控制、PLC控制模式)

7.智能仪表控制实验

8.单容水箱液位PID控制实验(智能仪表控制、PLC控制模式)

9.双容水箱液位PID控制实验(智能仪表控制、PLC控制模式)

10.流量定值控制实验(智能仪表控制、PLC控制模式)

11.单容水箱压力PID控制实验(智能仪表控制、PLC控制模式)

12.单回路控制系统的质量研究

13.串级控制系统连接实验

14.液位串级控制实验

15.单容自衡水箱的对象特性测试实验

16.双容自衡水箱的对象特性测试实验

17.单容液位控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

18.双容液位控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

19.流量定值控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

20.温度位式控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

21.温度连续控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

22.PLC上下水箱液位串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

23.液位流量串级控制实验——利用PC/PPI通讯电缆、MCGS组态软件(DEMO版)

配置清单:

序号

名称

规格型号

单位

数量

1

控制对象模型

SBGCS-68A-1

1

2

控制屏

SBGCS-68A-2

1

3

实验挂箱

GK02传感器输出与显示

1

GK-06面板流程图

1

GK07交流变频器(日本三菱)挂箱

2

GK08   PLC控制器(西门子S7200)挂箱

1

4

实验导线

双圈安全插

若干

5

编程电缆

编程电缆及下载线

1

6

PLC编程环境软件

STEP   7 - MicroWIN V4.0 . SP6

1

7

MCGS工控组态软件

1

8

实训指导书

1

9

豪华电脑桌

1

10

塑钢凳子

2
