SBJDNT-08B空气加热系统模拟实验装置
一、概 述
"空气调节系统模拟实验装置"是采用直流式空气处理系统，电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。"等课程的实验教学。
二、装置特点
三、技术性能
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
制冷剂：R22
装置容量：＜2.5kVA
重 量：100kg
外形尺寸：220cm×60cm×130cm、
四、实验装置的基本配置

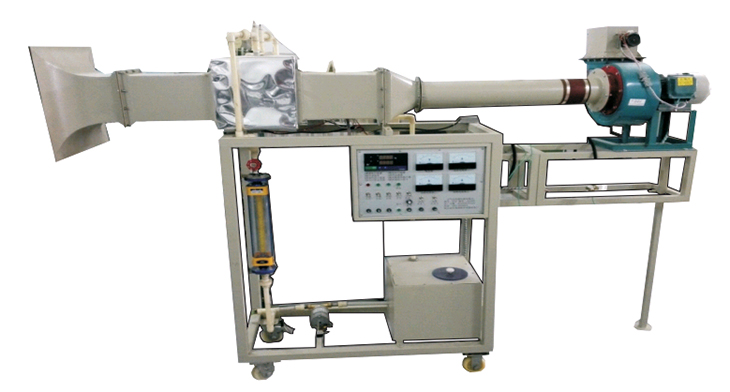

主要配置：气[空气]-液[热水]换热式。由风机、控制箱、测温系统、翅片管、实验风筒、不锈钢实验台、控制箱、斜管微压计、水泵、流量计、不锈钢电热水箱和水循环系统组成。
空气处理机组
空气处理机包括粗效过滤器、表冷器、加热器（两个300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）
五、主要用途
测量换热器的传热系数和阻力。
